STM32也能轻松跑Linux了 !STM32MP135核心板开发板评测

行业资讯|2023-07-03 13:57:39

上个月,意法半导体推出了新一代64位Cortex-A35内核,主频高达1.5GHz的STM32MP2x系列微处理器(MPU),这让STM32MP系列处理器又上了一个新的台阶。

最近,收到了一套米尔基于STM32MP135核心板及开发板,首次接触STM32MPx处理器,体验了一下,感觉还不错。

STM32MP135与普通STM32单片机在性能、价格、应用场景等各方面都有差异。同时,STM32MP135并非局限于裸机、RTOS,而是定位于更高的Linux操作系统平台。

下面就结合【米尔基于STM32MP135核心板及开发板】给大家讲解一下STM32MP135强悍的性能以及开发入门等相关的内容。

硬件平台介绍

STM32MP135的开发板有很多,这里就以米尔的【米尔基于STM32MP135核心板及开发板】为例来给大家讲述。

1、STM32MP135处理器STM32MP135内核采用Cortex-A7,主频高达1.0GHz,属于入门级的MPU,拥有超高的性价比。

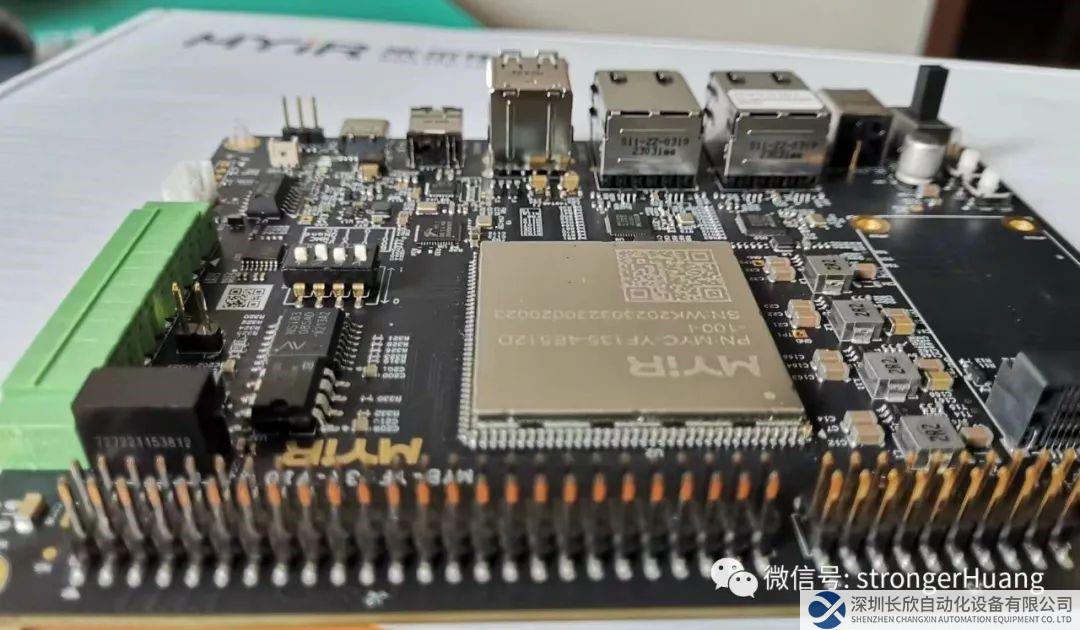

2、米尔基于STM32MP135核心板米尔基于STM32MP135核心板主控位STM32MP135处理器,搭载DDR3L内存、标配4GB eMMC / 256MB Nand FLASH,以及32KB EEPROM,接口类型为邮票孔148PIN,尺寸37mm x 39mm。

应用方向:充电桩、电池管理、能源管理的方向。

米尔基于STM32MP135核心板介绍链接:

https://www.myir.cn/shows/110/57.html

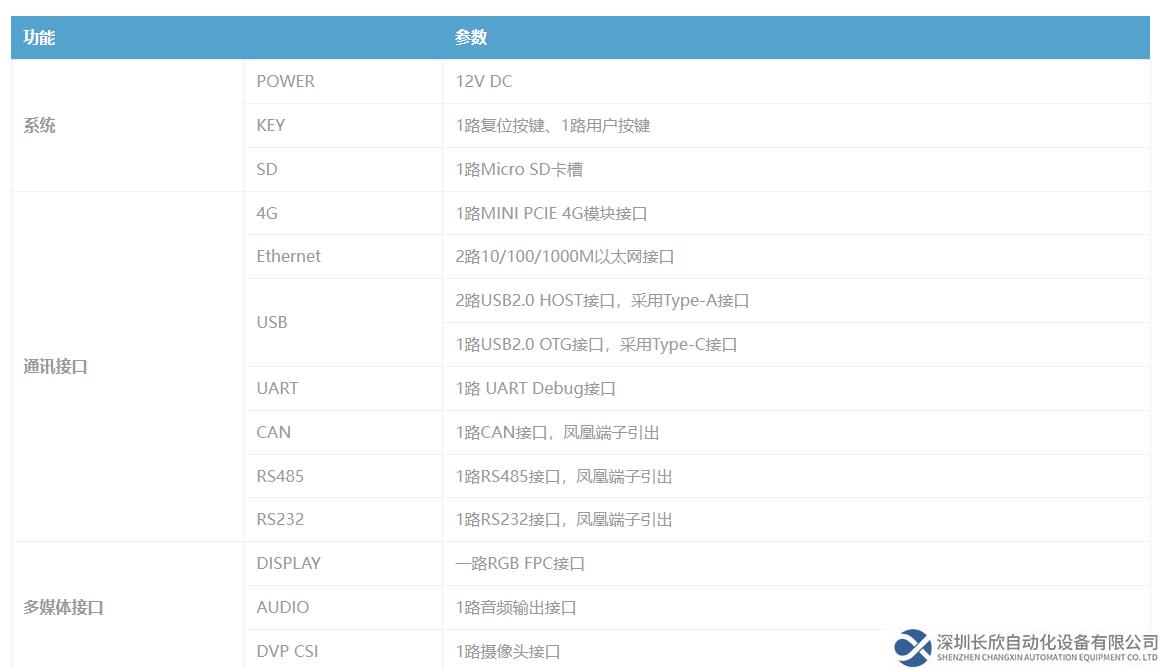

3、米尔基于STM32MP135底板米尔基于STM32MP135底板的外设资源以及接口就比较丰富和多样了。直接给出官方的信息:

轻松入门

早在2019年,ST就推出了STM32MP1系列MPU,其强大的性能吸引了不少人的关注。但由于当时配套的开发资料以及生态不够完善,入手学习也难住了一大批人。

米尔设计这款米尔基于STM32MP135开发板时就考虑到了这个问题,在推出开发板的同时就推出了配套的开发资料。

在STM32MP135(MYD-YF13X)平台上跑Linux相比于普通STM32跑RTOS要复杂一点,需要具备一定的相关基础知识才行。

当然,米尔也针对新手提供了配套的手把手教程,能让你快速入门。

开发介绍MYD-YF13X 搭载基于 Linux 5.15.67 版本内核的操作系统,提供了丰富的系统资源和其他软件资源。Linux 系统平台上有许多开源的系统构建框架,米尔核心板基于Yocto 构建和定制化开发。

1、开发环境

Linux开发主机:Debian, Ubuntu, RHEL等。

ST配套工具:STM32CubeProg、STM32CubeMX

安装米尔定制的 SDK

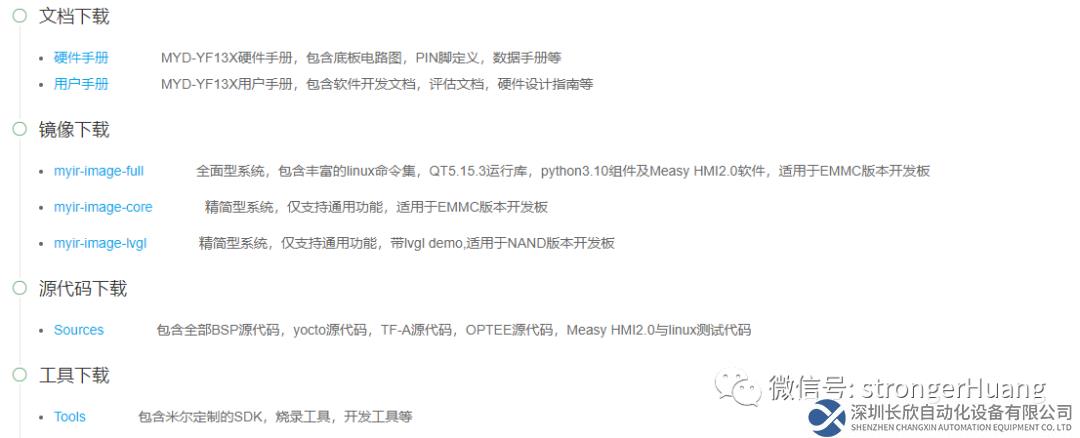

2、构建开发板镜像第1步:获取源码可以从米尔提供链接获取源码。http://down.myir-tech.com/MYD-YF13X/

也可以从github在线获取源码。

PC$ mkdir $HOME/githubPC$ cd $HOME/githubPC$ repo init -u https://github.com/MYiR-Dev/myir-st-manifest.git --no-clone-bundle --depth=1 -m myir-stm32mp1-kirkstone.xml -b develop-yf13xPC$ repo sync

第2步:快速编译镜像

这里我们需要使用米尔提供的 envsetup.sh 脚本进行环境变量的设置

PC$: DISTRO=openstpnux-weston MACHINE=myd-yf13x-emmc source layers/meta-myir-st/scripts/envsetup.sh

然后,构建 myir-image-full 镜像。注意,选择构建不同的系统镜像,需使用不同的 bitbake 命令参数(具体命令参数可以参看提供的文档)。

第3步:构建 SDK米尔已经提供较完整的 SDK 安装包,用户可直接使用。

3、烧录系统镜像这里使用ST官方的STM32CubeProg 工具进行烧写,可以在Windows平台,也可以在Linux平台。提示:烧录的时间可能有点久,需要耐心等待一会儿。

当然,如果觉得慢,也可以用SD卡启动(烧写)。

4、修改板级支持包这一节应该是相对比较重要的,也是相对比较难的,包括U-boot、 kernel等相关内容的编译与更新。

a.板载 TF-A 编译与更新获取 TF-A 源代码:

PC$ cd /home/workPC$ tar -jxvf MYiR-STM32-tf-a.tar.bz2PC$ cd MYiR-STM32-tf-a

配置和编译源代码:加载 SDK 环境变量到当前 shell:

PC$ source /opt/st/myir-yf13x/4.0.4-snapshot/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-pnux-gnueabi

进入源代码目录:

PC$ cd myir-st-arm-trusted-firmware

配置与编译源代码:

PC$ make -f $PWD/../Makefile.sdk all

以上是在独立的交叉编译环境下编译 TF-A,也可以在 Yocto 项目下编译 TF-A。

更新 TF-A:编译好之后,将 TF-A 镜像烧录进 Micro SD 卡,然后使用 dd 命令将镜像烧录到 SD 卡指定分区:

PC$: dd if=tf-a-myb-stm32mp135x-512m-sdcard.stm32 of=/dev/mmcblk0p1 conv=fdatasyncPC$: dd if=tf-a-myb-stm32mp135x-512m-sdcard.stm32 of=/dev/mmcblk0p2 conv=fdatasync

b.板载 u-boot 编译与更新在独立的交叉编译环境下编译 u-boot,和上面编译 TF-A 类似,也是和常规的编译 u-boot 方法类似。

c.板载 Kernel 编译与更新加载 SDK 环境变量:

PC$ source /opt/st/myir-yf13x/4.0.4-snapshot/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-pnux-gnueabi

配置内核:

PC$ make ARCH=arm O="$PWD/../build" myir_stm32mp135x_defconfig

编译内核:

PC$ make ARCH=arm uImage vmpnux dtbs LOADADDR=0xC2000040 O="$PWD/../build"PC$ make ARCH=arm modules O="$PWD/../build"

这个配置可能相对比较复杂,编译时间也相对较长,具体可以参看官方手册。

5、适配硬件平台这一节就是芯片底层相关的适配(驱动),包括创建设备树、利用STM32CubeMX 配置GPIO、外设时钟等,以及配置自己用到的管脚。

然后,就是添加自己的一些应用了。到此,基本达到入门这一步了。

最后

如果你想从STM32单片机裸机、RTOS进阶到Linux,这款STM32MP135【MYC-YF13X开发板】是一个不错的选择。同时,也会用到一些熟悉的生态工具。
