皮尔磁：新能源光伏产业建设，安全少不了！

新能源、太阳能光伏产业有多火？刚刚结束的2023上海太阳能光伏和智慧能源展览会（SNEC PV POWER EXPO）的人气就可以窥见一二。

无论是何种设备，其安全性都不容忽视，CIGS是一款新型的薄膜太阳能电池，今天小编就结合一个真实的案例，和大聊一聊太阳能电池生产设备的安全防护方案。

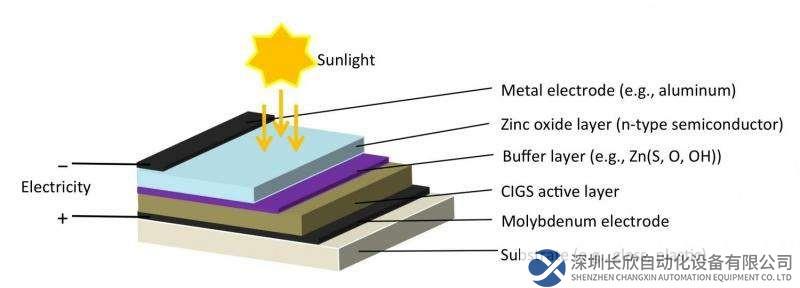

CIGS - 薄膜光电转换电池

CIGS是太阳能薄膜电池CuInxGa（1-x）Se2的简写, 这种技术可以很好地替代传统的硅太阳能板，能够高效、廉价地将太阳能转变为电能，具有稳定性好、抗辐照性能好、成本低、效率高等优点。铜铟镓硒薄膜太阳能电池具有生产成本低、污染小、不衰退、弱光性能好等特点，光电转换效率居各种薄膜太阳能电池之首，接近晶体硅太阳电池，而成本却只有晶体硅电池的三分之一，被国际上称为“下一时代非常有前途的新型薄膜太阳电池”。

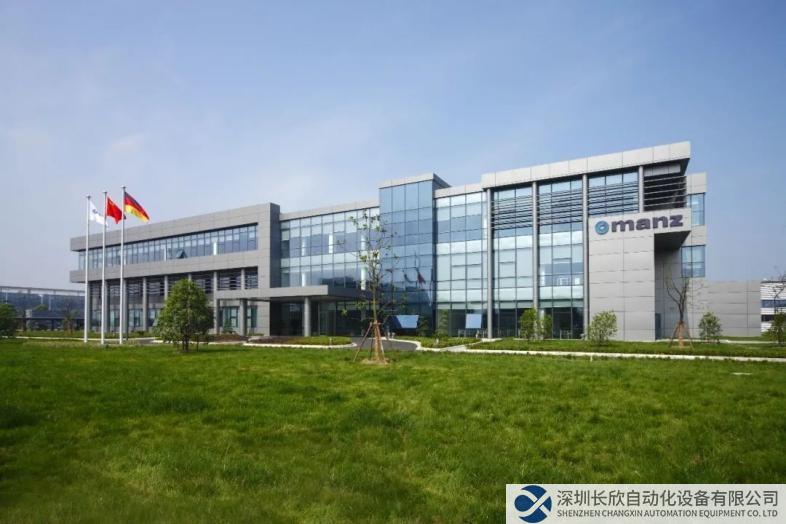

PILZ曾与全球唯一提供 CIGS太阳能电池生产设备整厂解决方案(CIGSfab)的供应商Manz开展合作，提供专业可靠的安全自动化解决方案。

Backbone即中央缓存区，是整个CIGS太阳能电池生产线的关键，负责将上一个工艺过程处理的CIGS玻璃基板（substrates）存储在盒式箱体(cassette)中，并传送该盒式箱体到下一个工艺环节。盒式机器人 （cassette robots） 负责将盒式箱体运送到各个工作站（14 个MSR 工作区域，2个RSC工作站）。盒式机器人通过Y轴、R轴 和 Z 轴的运动，可以将盒式箱体定位在存储盒式箱体的机架上。盒式机器人以X轴作为驱动轴，可以在全长150 m的主干通道导轨上移动，并使用连接到X轴导轨的条形码进行定位。

每一道工序的加工设备与盒式机器人MCR之间的交互操作由基板机器人 （MSR） 完成，该机器人使用真空电子装置从盒式箱体上去除单个基板或装载它们。基板机器人MSR 通过Y轴 和 Z轴运动以及地面上的线性导轨组成。对于该过程，基板机器人MSR 会从盒式箱体上去除基板，并将其放在输送机上进行继续运输。加工后，输送机再次拾取基材并放入盒式箱体中。盒式箱体可装载多达 52 个 CIGS 基板。出于维护目的，盒式机器人MCR需要定期移动到维护站进行维护保养。

针对太阳能电池生产设备的安全解决方案

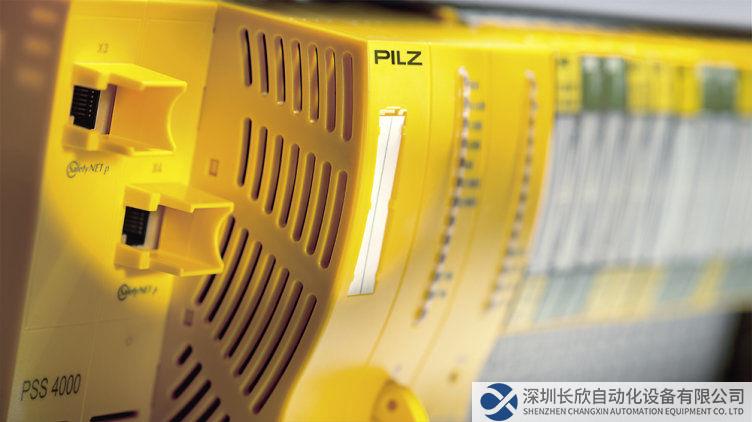

PSS 4000 自动化系统的控制器采用多主站原则，通过实时安全以太网 SafetyNET p 通讯协议连接多个具有同等授权的控制器。SafetyNET p 在控制器之间交换数据和状态并同步这些控制器。通过 PAS4000 软件平台对所有网络从站进行集中的编程和配置。PASvisu 可视化软件直接连接到 PAS4000 软件的控制项目，自动获得在项目中创建的所有过程变量以及自动化系统的整个命名空间的完整访问权限。PASvisu 可视化软件能够始终掌握项目动态，让用户轻松快速地实施监控。

PSS4000安全PLC控制系统，能够为中央缓存区Backbone提供了全方位的安全防护，包括基板机器人MSR工作区域急停防护，盒式机器人MCR急停防护、主干通道的安全门防护、箱式盒体装卸载交互区的安全连锁防护、盒式机器人运动之间的安全距离监控、盒式机器人手臂动作安全区域防护、安全位置监控等，并在保持驱动器控制功能的同时防止偏离位置窗口、安全限速SLS监控确保以定义的方式从自动模式下的工作速度过渡到设置模式下的慢速。

作为自动化完整解决方案的供应商，凭借丰富的专业知识和经验，在充分考虑全球适用的所有标准和指令的前提下，Pilz可以提供一站式的自动化解决方案，助力光伏项目建设，为绿色发展注入新的动能。
