如何解决电路板紧凑灵活设计难题？PCB连接向微型化模块化升级

PCB连接器，是用来连接和固定印刷线路板的连接组件。PCB作为电子工业的重要部件，凡是信息传输、加工处理、传输和应用等均离不开PCB，因此其连接组件也是用量多、规模大的一类连接器零部件。

不论是刚性电路板（RPCB）、柔性电路板（FPC）还是高密度互连板（HDI），都需要应用相应的连接器来保证整个板间的无缝互连。受益于下游应用技术规格持续迭代升级，这些应用对PCB的要求在不断提升，因此PCB连接器也在不断升级。

/契合终端趋势 /

PCB连接器小型化、高密度插接

不论是工业领域、消费电子领域还是通信领域，相关终端设备都在往小型化发展，因此电路板内部结构也变得更加紧凑。用于其中的PCB连接器小型化的趋势也契合了终端场景的发展趋势。

以DIN 41612为例，经典的信号、数据、电源应用的PCB背板连接器，连接单板与背板并传递高速差分信号，传递单端信号，传输数据或传输大电流，在连接PCB板和主干网应用上十分经典。

在DIN 41612连接器的打磨上，浩亭的表现在整个行业内都非常出众。浩亭的DIN连接器提供多种间距尺寸、多种插针选择，能在小尺寸里提供极高密度的插接，同时这些连接具有优化的接触面、触点，电阻低，无论是PCB到PCB还是扣板/电缆到PCB，这些连接器能很好地适用于信号、数据和电流传输应用。

同时，针对不同的电缆类型、电缆横截面、插针类型或插针数量条件，选择合适的PCB端接技术也非常重要。不论是THT、THR还是压接等端接技术浩亭均能提供，将连接器与PCB板稳定地连接在一起。

从机架、背板、PCBA到子卡导轨、前面板，这些常见结构里相关连接器小型化的趋势非常明显，在各种小尺寸里提供高密度的连接能力的PCB连接器产品无疑会更受市场欢迎。

/凸显模块化优势 /

让PCB连接更加灵活

PCB及其连接技术向着更小尺寸、更多功能并且更坚固可靠发展，此外，如今的很多应用里需要的已经不再是普适性的PCB连接方案。未来的连接，一定是高性能的、简洁的、快捷灵活的，模块化PCB连接已经成为大趋势，模块化的重要性正不断提高。

模块化解决的第一个困难就是实现了将各种信号，数据和电流传输组合在单个连接器中连接起两块PCB。原有的大多数连接方案都是没法做到在两块PCB间只使用一个连接器就做到信号、数据和电流传输的。模块化的PCB连接器给数据、信号和电源间的组合提供了“无数种”可能性，这种自由组合简单、快速，而且灵活性十足。

har-modular®，浩亭的模块化PCB连接器，在产品的可靠性上，与久经验证的DIN 41612连接器一样坚固可靠，并根据相同的标准IEC 60603-2进行测试。har-modular®提供多种不同的信号，数据和电流模块，覆盖2A、6A、10A、15A、20A、40A的电流传输。

图：浩亭har-modular®模块化连接器

har-modular®的编码组合十分丰富，单一模组配合P、T配件有4种组合，两模组配合P、T配件有8种组合，P、T模组不在两边的情况下，两模组则有16种不同组合。足够的灵活性让har-modular®在子卡与背板连接、扣板连接以及和其他连接器组合连接等任何PCB与PCB 之间需要信号、电源、数据同时传输的场景上，都能实现灵活快捷地部署。

作为工业重载连接器的行业龙头，浩亭的重载连接器同样支持模块化的设计，可将RJ45、USB、光纤等各种电力、信号和数据传输技术组合在单个连接器中，从而大大节省整个连接占用的空间。如果单个模块中还配置了高密度的信号端子，那整个重载连接器可以提供非常多引脚，突出紧凑和灵活两个特性。当然，这些创新设计的前提是连接器设计本身的连接性能优秀，同时其机械性能也足够坚固耐用。

在工业领域，设备开发的周期日趋缩短，越来越紧凑的PCB尺寸为开发人员寻找相应信号，数据和电流传输解决方案带来了很多困难。在工业电路板连接领域深耕多年的浩亭，通过模块化的创新，不但节省了PCB设计人员选型时间、缩短了设计周期，还能够优化工业设备的开发过程。模块化后的PCB连接器既节省了空间，还能根据不同应用拓展不同的功能，满足了各类对可靠性要求较高应用多元化的连接需求。

/向易用、紧凑、可靠发展 /

PCB I/O连接

PCB连接器不仅仅是用于在设备内将印刷电路板彼此连接的重要组件，每个PCB设备都依赖于输入和输出，而这些输入和输出少不了相关接口连接器的应用。一般这些连接会使用坚固的公制圆形插座连接器、RJ45这些大家熟知的连接器来实现。这些连接器通常从电路板直接穿过壳体，为设备接口提供从IP20到IP67不同等级的连接保护。

在工业以太网领域，RJ45以它强大的性能和功能的丰富性为人们熟知。而浩亭的ix Industrial®进一步增强了工业以太网的连接性能。ix Industrial®将出色的屏蔽性和可靠性进行了更进一步结合，不仅提供360°屏蔽，还提供适用于各种机械强度的THR屏蔽插针。

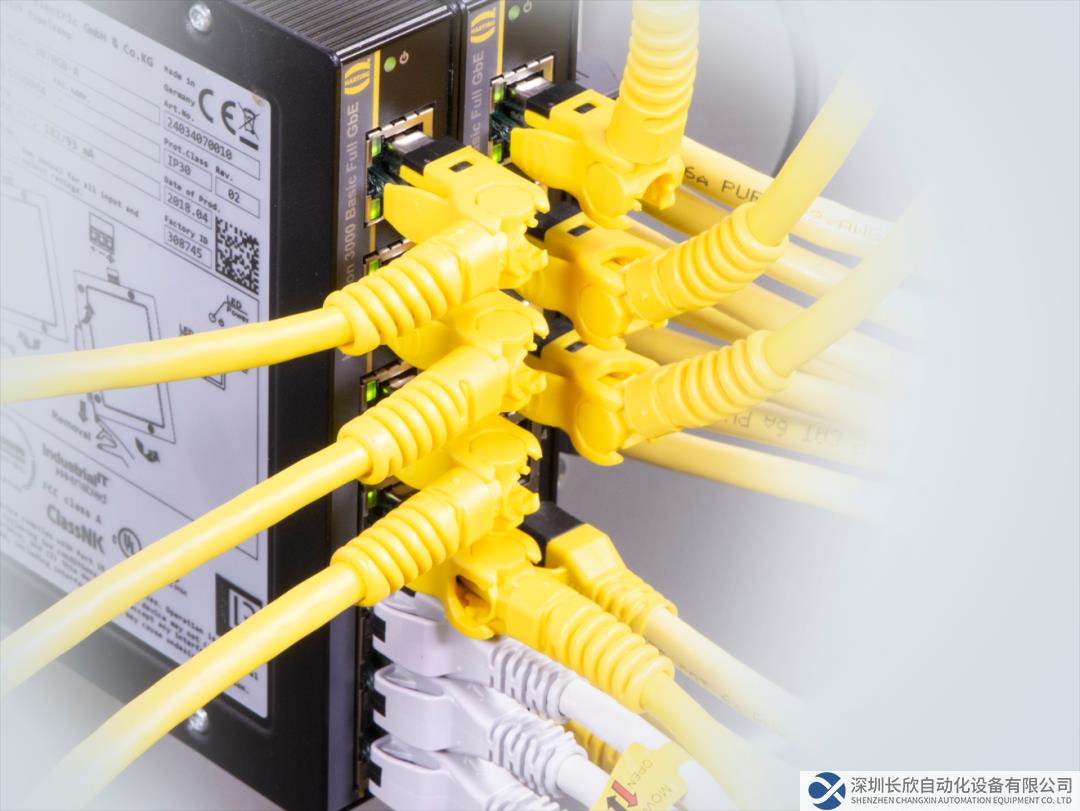

图：浩亭可变出线方向的RJ45网线

随着以太网连接以及传输需求的逐步提高，以ix Industrial®为代表的新一代连接器以更小巧的尺寸、更可靠的连接以及更快速的传输将工业以太网连接带到全新的层次。与RJ45相比，ix Industrial®设备插座在尺寸上减小了70%，Mini PushPull ix Industrial®在外壳上缩小了30%，紧凑性的提升显而易见。除了尺寸上更紧凑，ix Industrial®还解决了RJ45在锁定舌片折断和偶发性接触问题方面缺乏稳健性的问题，进一步提高连接可靠性。

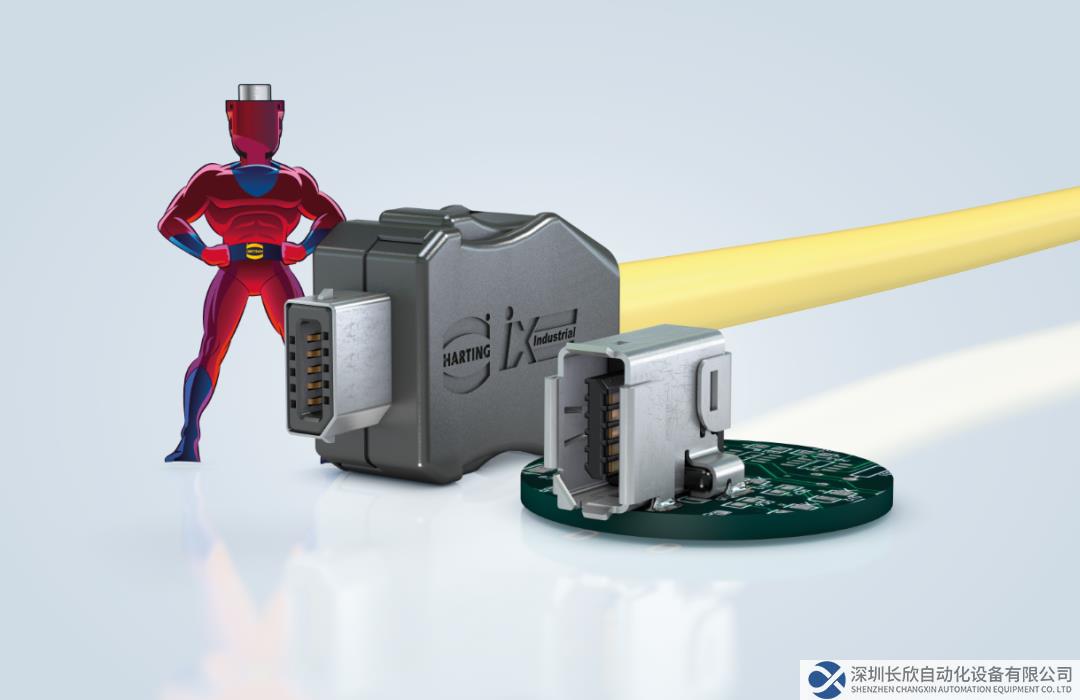

图：浩亭ix Industrial®以太网接口

这种连接器在控制层面可提供用于1/10 Gbit/s 以太网的6A类性能，这意味着ix Industrial®插接的高电流承载能力可支持PoE应用，如果该接口将数据传输和电源组合在一起，那么可以进一步减少应用中端接技术所需的安装空间，在PCB空间上给予设计更多可能性。PushPull锁定技术的应用在连接器现场部署上不仅更加易用，保护等级也得以提高。

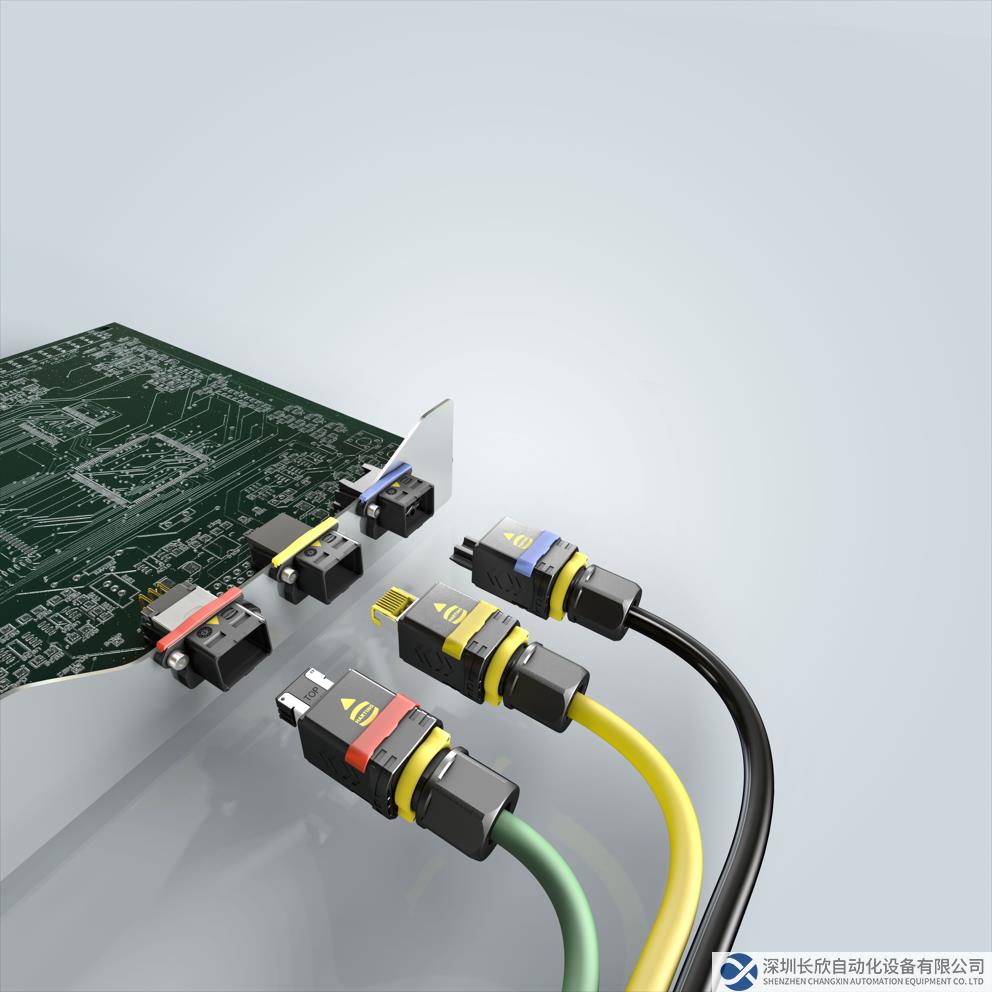

图：浩亭PushPull V4推拉式工业连接器

如果说在普通工业场景，这些在易用、紧凑、可靠上做了升级的连接器和RJ45没有拉开差距，那随着工业自动化升级，工业场景恶劣工作环境对振动、EMI电磁干扰等提出了更高的要求，同时传感器和执行器连接数量显著增加，这种级别的连接会要求在更小的连接尺寸下做到更高的可靠性。这些向易用、紧凑、可靠升级的PCB I/O应用连接器作为专为工业场景设计的产品无疑会更吃香。

写在最后

近些年各应用场景里，尤其是工业场景里，越来越多要求PCB连接器小型化，从而给电路尺寸、堆叠高度和宽度留下更多设计余量。小型化、模块化符合PCB连接器当下和未来需求，二者带来的优势相得益彰，让PCB连接器兼具紧凑与灵活的特性，给PCB设计带来了无限可能。
