FA技术 | 新看点!CPU模块数据记录功能

行业资讯|2023-06-06 10:08:13

  亲爱的小伙伴们,我们又见面啦!

  欢迎收看《菱机妙用》栏目!

  本栏目将邀请三菱电机自动化的顶尖专家&资深工程师主笔,以图文并茂加以短视频的形式,生动讲解涵盖控制产品、驱动产品、机器人......乃至全系列FA主流产品。新功能、常用功能和典型应用,你想要的全都有!

  本期看点

  可编程控制器 CPU模块记录设置工具软件的使用

  视频介绍

  数据记录功能是iQ-F系列PLC新增的功能之一。通过该功能,可以方便的实现对设备运行中的数据进行实时采集。通过采集到的数据,可以帮助用户实现生产信息收集、产品品质管理、排查设备故障。

  数据记录功能介绍

  根据采集方式,可分为连续记录&触发记录两种:

  连续记录

  连续记录是指:以指定的收集间隔对于CPU的软元件值进行收集。FX5U PLC最快可以以每扫描周期或1毫秒单位进行数据收集,防止数据的遗漏。

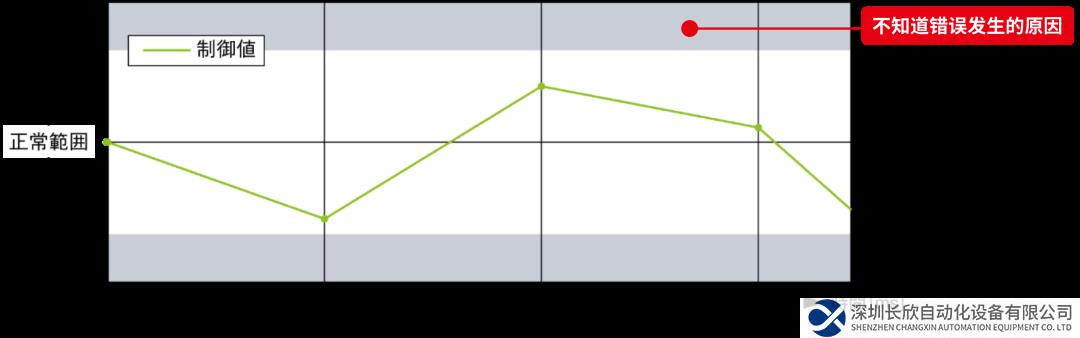

  由电脑或外部连接设备进行一般数据的收集(100ms)

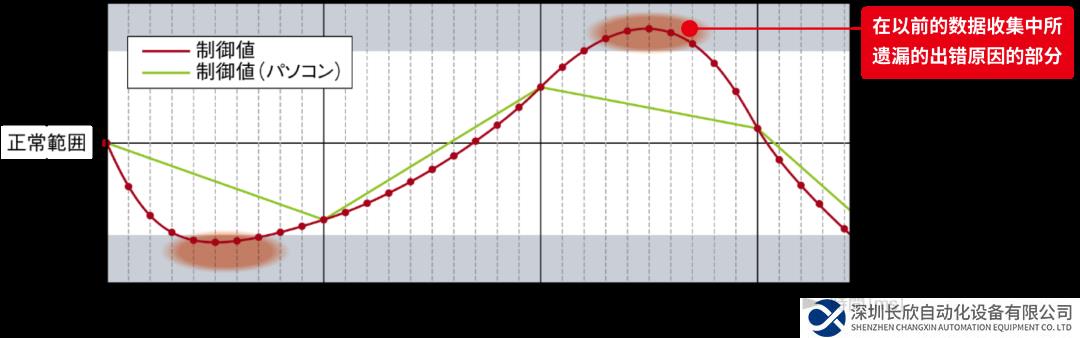

  由PLC进行的数据收集(与扫描时间同步:最快1ms)

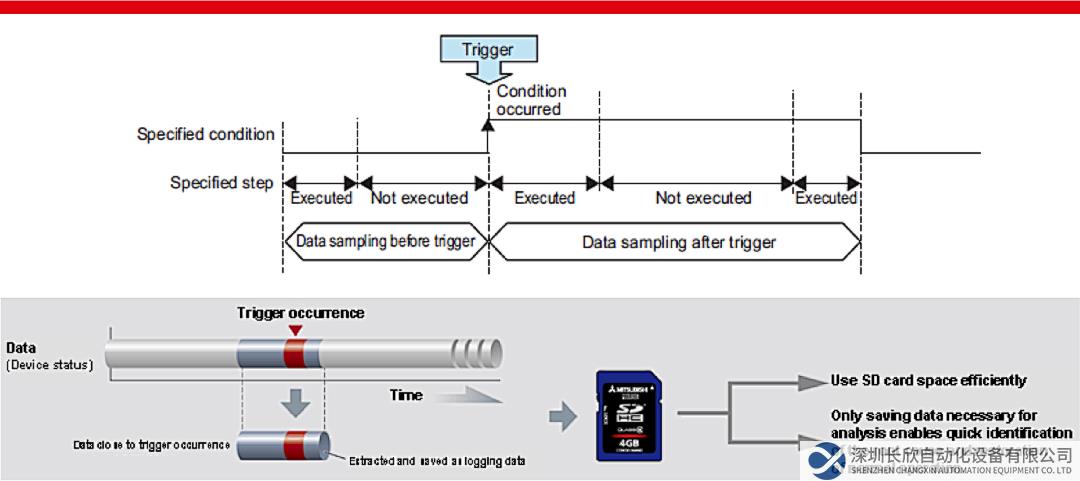

  触发记录

  触发记录是指:对触发条件(例如:报警或错误)成立前后的软元件数据进行收集。当条件触发后,达到指定的收集次数后,将所有数据保存为一个文件并停止数据记录功能。

  对于收集到的数据文件,可以使用专用的软件或Excel进行分析

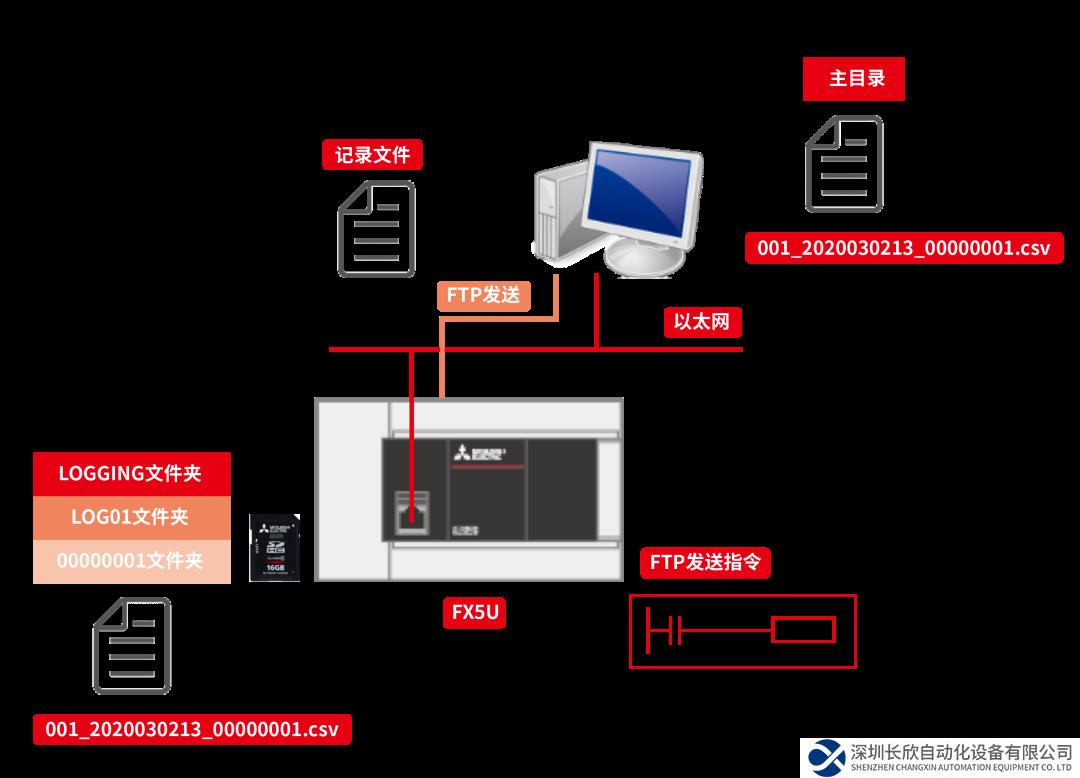

  通过FTP客户端指令,还可以实现采集数据的自动上传

  数据记录功能的使用方法

  (1)通过CPU模块数据记录设置工具,设置相关软元件、数据采集周期,文件存储格式等相关设置项。

  (2)采集的数据将以2进制或CSV文件格式存储在CPU的SD卡中。

  (3)通过GX Logview软件,可以读取并打开存储在SD卡中的数据文件。

  (4)每台FX5U系列PLC,最多可以登录4个数据记录设置。
