米尔新品!国产高安全性车规级平台,芯驰D9多核Cortex-A55核心板

行业资讯|2023-06-05 09:08:30

随着信息技术的快速发展,市场对芯片的需求越来越大,中国芯片行业自20世纪80年代开始起步,经过近40年的努力,也进入了一个新的时代,芯片国产化乃未来发展的大势所趋。米尔电子作为行业领先的嵌入式模组厂商,紧跟国产化芯片的发展战略,继推出国产-全志的入门级T113和T507系列核心模组之后,此次与芯驰取得合作,推出基于高安全性、高性能的国产车规级D9系列产品-MYC-JD9X核心板及开发板。

图:芯驰D9系列MYC-JD9X核心板及开发板

芯驰D9系列高安全性、车规级国产平台

基于国产平台芯驰D9系列的MYC-JD9X核心板及开发板,它的特色不止于国产化,还具备高性能、高安全、高可靠的特性,这款D9芯片通过ISO 26262 ASIL B功能安全产品认证、通过AEC-Q100车规级芯片的所有测试项目,专为新一代电力智能设备、工业互联网设备、工业控制设备、工业机器人、工程机械、轨道交通等先进工业应用设计。

图:高安全性芯驰D9系列MYC-JD9X核心板及开发板

芯驰D9集成了ARM Cortex-A55高性能CPU

D9系列处理器集成了1/4/5/6核ARM Cortex-A55高性能CPU和1/2/3个ARM Cortex-R5实时CPU。它包含3D GPU以及H.264视频编/解码器。此外,D9系列处理器还集成 PCIe3.0,USB3.0,千兆以太网,CAN-FD,UART,SPI等丰富的外设接口,能够以最低成本无缝衔接应用于各种工业应用。

D9系列处理器还集成了高性能的高安全HSM安全的处理器,支持TRNG、AES、RSA、SHA、SM2/3/4/9。具备安全启动且配套安全OS,DRAM&SRAM&CACHE全方位硬件ECC校验。

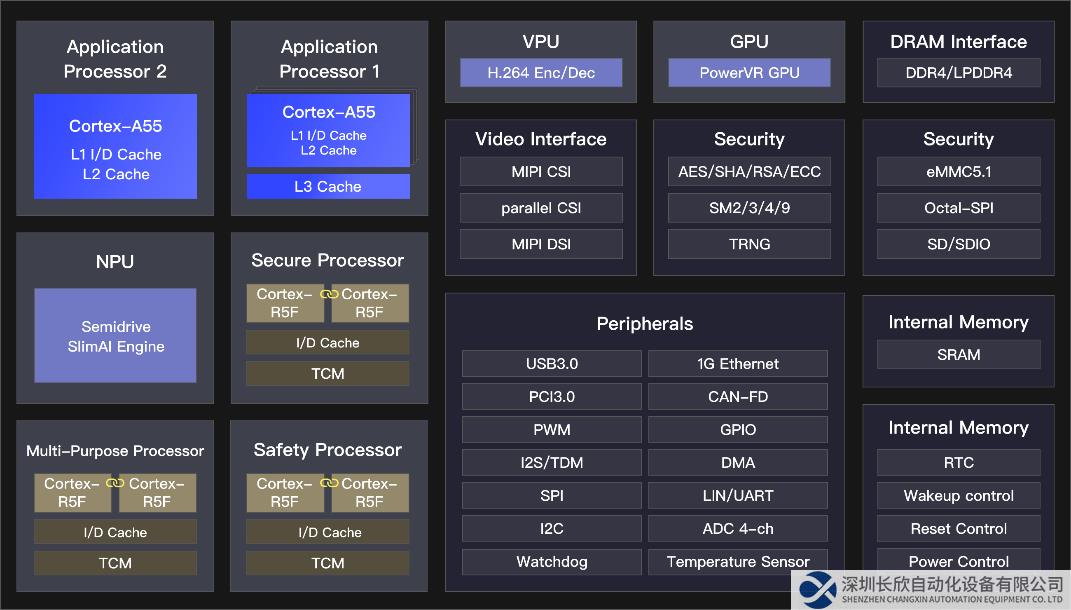

D9系列处理器框图

314PIN金手指设计,8层高密度PCB芯驰D9系列MYC-JD9X核心板采用高密度高速电路板设计,在大小为82mmx45mm的板卡上集成了D9系列处理器、电源、LPDDR4、eMMC、QSPI、EEPROM、看门狗芯片等电路。板卡采用8层高密度PCB设计,沉金工艺生产,独立的接地信号层,无铅。核心板和底板采用金手指连接器连接。核心板金手指规格为314PIN MXM3.0规格的通用金手指,底板需要使用相应的金手指连接器。

芯驰D9系列MYC-JD9X核心板

符合高性能智能设备的要求

芯驰D9系列MYC-JD9X核心板具有最严格的质量标准、超高性能和算力、丰富高速接口、高性价比、长供货时间的特点,适用于高性能智能设备所需要的核心板要求。

配套开发板,助力开发成功

芯驰D9系列MYD-JD9X开发板,采用12V/2A直流供电,搭载了2路千兆以太网接口支持TSN功能、1路USB3.0协议M.2 B型插座的5G/4G模块接口、板载1路SDIO/串口协议的WIFI/蓝牙模块、1路PCIE3.0协议M.2 B插座的SSD模块接口、1路HDMI接口、1路单通道LVDS显示接口、1路双通道LVDS显示接口、1路MIPI CSI接口、1路音频输入输出接口、2路USB3.0 HOST Type A接口、1路USB2.0 OTG Type-C接口、1路Micro SD、2路带隔离的RS485接口、2路RS232接口、2路带隔离的CAN接口、2路带隔离的DI接口、2路带隔离的DO接口及其他扩展接口。

芯驰D9系列智慧盒

为方便工业网关、商显等行业客户,米尔推出芯驰D9系列智慧盒,提供完整的白盒硬件,具备驱动程序、可选多套操作系统,方便用户进行二次开发,大大加速产品上市。选用加厚的金属外壳,具备防腐蚀涂层,具备IP40防护等级保证坚固耐用、工业复杂环境下的可靠性。适用桌面安装、挂壁安装方式,现场布置灵活、方便。有4G版、5G版两个版本。

丰富开发资源

芯驰D9系列MYD-JD9X开发板提供丰富的软件资源以帮助客户尽快实现产品的开发。在产品发布时,您可以获取全部的Linux BSP源码及丰富的软件开发手册。

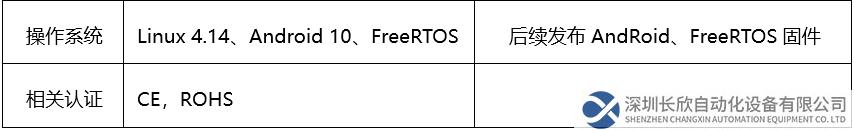

芯驰D9系列MYC-JD9X核心板参数

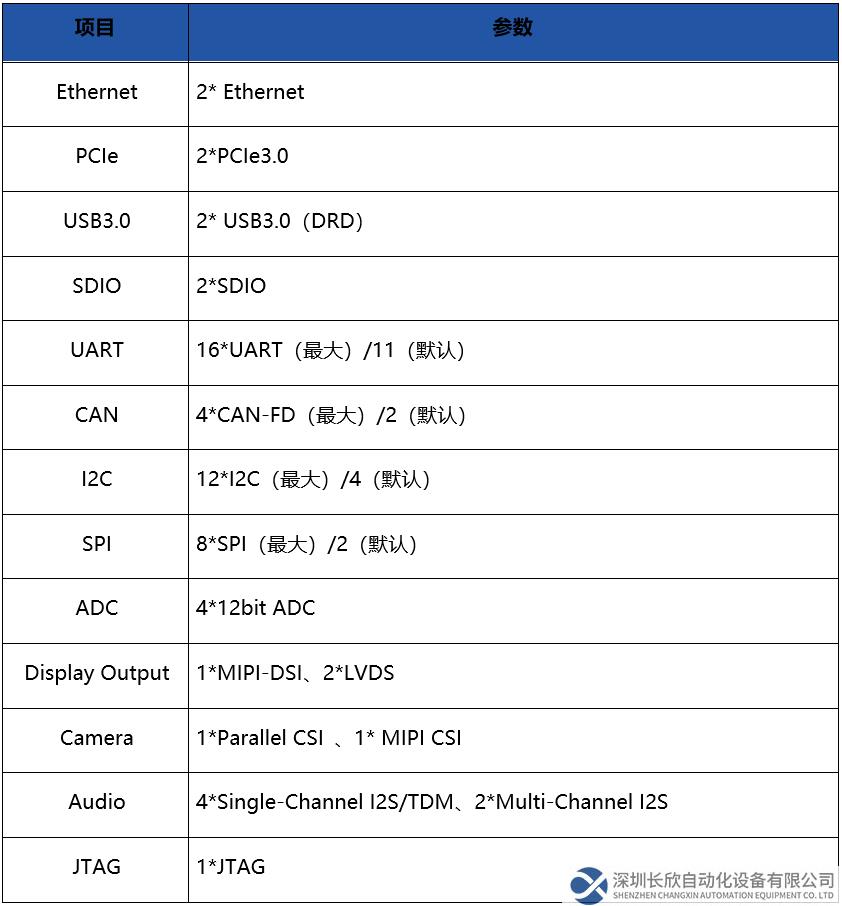

芯驰D9系列MYC-JD9X核心板扩展信号

芯驰D9系列MYD-JD9X开发板参数
