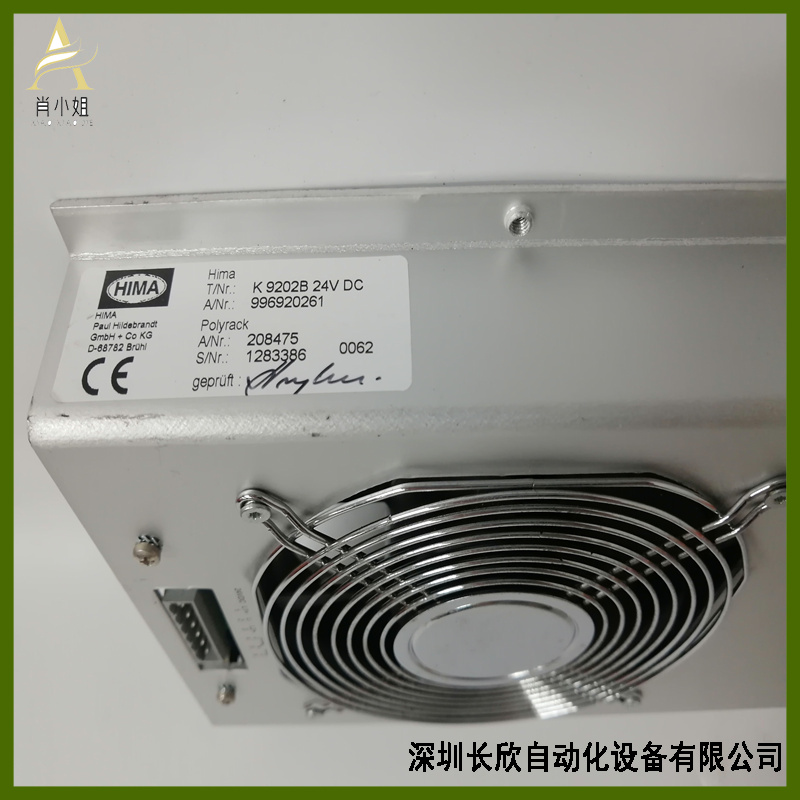

HIMA K9202B 996920261/208475驱动器输出信号
- 品牌：HIMA
- 型号：K9202B
- 订货号：996920261/208475
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- QQ：577428784
- 邮箱：luckyxiao.909@gmail.com
-
产品详情
K9202B驱动器输出信号中的共模部分需要一个返回通路 如果没有一
个低阻的返回通道 信号地 就会以辐射的形式返回源端 整个总线就会像一个巨大的天
线向外辐射电磁波
因此 尽管是差分传输 对于 K9202B 网络来讲 一条低阻的信号地还是必不可少的
如图 4a 所示 一条低阻的信号地将两个接口的工作地连接起来 使共模干扰电压 VGPD被短
路 这条信号地可以是额外的一对线 非屏蔽双绞线 或者是屏蔽双绞线的屏蔽层 值得
注意的是 这种做法仅对高阻型共模干扰有效 由于干扰源内阻大 短接后不会形成很大的
接地环路电流 对于通信不会有很大影响 当共模干扰源内阻较低时 会在接地线上形成较
大的环路电流 影响正常通信 笔者认为 可以采取以下三种措施
1. 若干扰源内阻不是非常小 可以考虑在接地线上加限流电阻限制干扰电流 接地电阻的
增加可能会使共模电压升高 但只要控制在适当的范围内就不会影响正常通信 图 4b
2. 采用浮地技术 隔断接地环路 当共模干扰内阻很小时上述方法已不能奏效 此时可以
考虑将引入干扰的节点 例如处于恶劣的工业环境的现场仪表 浮置起来 也就是系统的电
路地与机壳或大地隔离 这样就隔断了接地环路 不会形成很大的环路电流 图 4c
3. 采用隔离接口 有些情况下 出于安全或其他方面的考虑 电路地必须与机壳或大地相
连 不能悬浮 这时可以采用隔离接口来隔断接地回路 但是仍然应该有一条地线将隔离侧
的公共端与其它接口的工作地相连
