GE IS220PVIBH1A 336A4940CSP16 振动模块

规格

零件编号：IS220PVIBH1A
制造商：通用电气
产品类型：振动监测器 (PVIB) 包
系列：Mark VIe

IS220PVIBH1A 是 GE 在 Mark VIe 控制系统下开发的振动监测器 (PVIB) 包。振动监视器 (PVIB) 包以电气方式将一个或两个 I/O 以太网连接到 TVBA 振动端子板。该包包括一个处理器板、一个采集板和一个子板，这些都是所有 Mark VIe 分布式 I/O 包所共有的。

• 该包使用通道 1 至 8 从以下传感器类型读取振动或接近信息：前置器、集成输出加速度计（仅限通道 1-3）、Velomitor 或地震通道 9 至 12 仅支持前置器，而通道 13 可以输入键相信号类型或接近类型信号。
• 双 RJ45 以太网端口和 3 针电源输入用于为电池组供电。对于低于 100 Hz 的帧速率，PVIB 支持双以太网。它通过以太网支持 3.125、6.25、12.5、25、50 和 100 Hz 的帧速率。

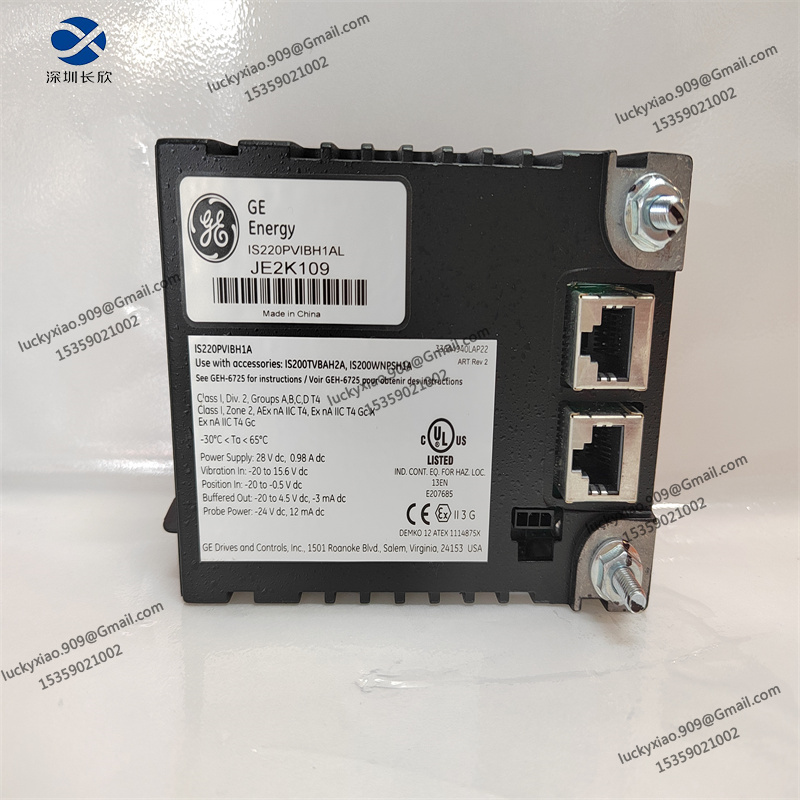

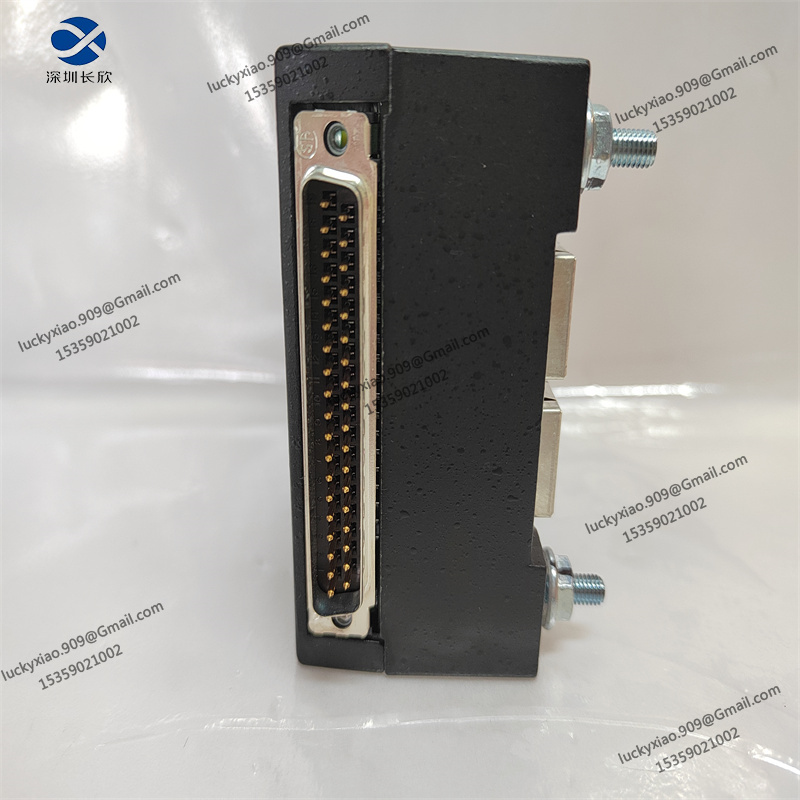

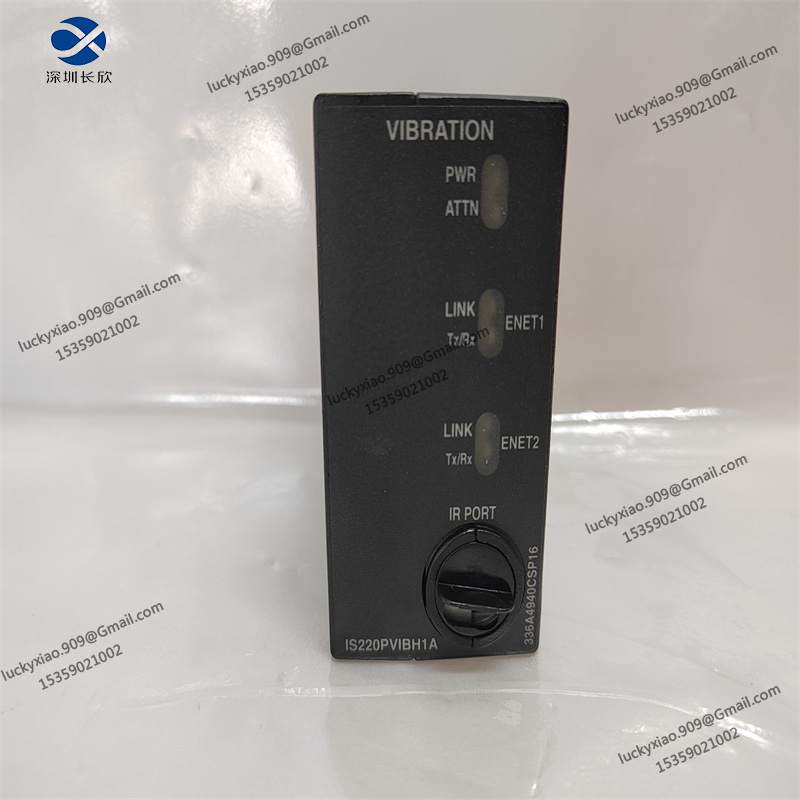

• DC-37 针连接器直接连接到匹配的端子板连接器以进行输出。LED 指示灯用于显示视觉诊断。

IS220PVIBH1A 兼容性

双 RJ45 以太网端口和 3 针电源输入用于为电池组供电。对于低于 100 Hz 的帧速率，PVIB 支持双以太网。它通过以太网支持 3.125、6.25、12.5、25、50 和 100 Hz 的帧速率。DC-37 针连接器直接连接到匹配的端子板连接器以进行输出。LED 指示灯用于显示视觉诊断。

IS220PVIBH1A安装

按照步骤安装包

1. 固定您要使用的端子板。
2. 将 PVIB I/O 包直接连接到端子板连接器。
3. 使用靠近以太网端口的螺柱以机械方式固定电池组。
4. 根据系统配置，连接一根或两根以太网线。该包可与任一端口一起使用。使用双连接时，ENET1 应连接到与 R 控制器链接的网络。
5. 插入侧面的连接器，将电池组连接到电源。
6. 使用 ToolboxST* 应用程序根据需要配置 I/O 包。
7. 检查 TVBA 上的 N28 电源子板是否正确放置在 TVBA 连接器中。

IS220PVIBH1A操作

处理器

处理器板连接到适合 I/O 包或模块用途的采集板。当施加输入电源时，软启动电路会升高处理器板上的可用电压。处理器复位被移除，本地电源按顺序接通。CPU 在从闪存加载特定于 I/O 包或模块类型的应用程序代码之前运行自检程序。

自动重新配置

自动重新配置功能使操作员能够交换 I/O 包，而无需手动重新配置每个包或模块。
激活自动重新配置功能后，当控制器检测到 I/O 包以不同配置启动时，重新配置文件会自动从控制器下载到 I/O 包。

振动监测硬件

模拟滤波器采集板 (BAFA) 和模拟处理子板构成了 PVIB 应用专用硬件 (KAPA)。
信号调节由模拟滤波器采集板提供，该板对信号进行集中和放大以提高模数分辨率。

用于振动监测应用的固件

来自前置器的位置数据、来自前置器的宽带振动数据、带有集成输出的加速度计、测速仪和地震仪都可以在通道 1 到 3 上使用。来自前置器的位置信息、来自前置器、测速仪和地震仪的宽带振动信息都可以在以下位置找到：频道 4 至 8。频道 9-12 上仅广播位置信息。通道 13 均支持位置反馈和键相反馈。

IS220PVIBH1A特点

共模电压
最小 5 V dc

50/60 Hz 时的共模抑制比
-50 dB

尺寸
8.26 厘米高 x 4.19 厘米宽 x 12.1 厘米深
