GE IS220PDIAH1A 336A4940CSP1 离散输入模块

规格

部件号： IS220PDIAH1A
制造商： General Electric
产品类型： 离散输入模块
功能： I/O 模块
系列： Mark VIe
通道数量： 24 个干接点电压输入通道
包装内输入隔离： 所有输入均采用 1500 V 光隔离
输入滤波器：硬件滤波器，4 ms
交流电压抑制：125 V 直流激励时 50/60 Hz 时为 60 V RMS
供货情况：有库存

IS220PDIAH1A 是通用电气制造的离散输入模块，属于燃气轮机控制系统中使用的 Mark VIe 系列的一部分。一个或两个 I/O 以太网与离散输入端子板之间的电气链路由离散输入 (PDIA) 包提供。该包中包含所有 Mark* VIe 分布式 I/O 包共享的处理器板和专为离散输入功能设计的采集板。该套件支持多达 24 个触点输入，以及特定于端子板和 PDIA（具有 TBCIH1、H2 和 H3 端子板类型）的反馈信号。有用于带电压检测功能的 TICI 型隔离离散输入板的连接。双 RJ45 以太网端口和一个三针电源输入为电池组提供系统输入。相关端子板连接器和 DC-37 针连接器立即连接，用于离散信号输入。

如何安装 PDIA 包？

1. 牢固安装所选端子板。
2. 将 PDIA I/O 包直接连接到端子板上的连接。
3. 使用以太网端口旁边的螺柱以机械方式固定电池组。螺柱滑入专为特定类型的端子板制作的安装支架中。支架的定位非常重要，这样端子板和电池组之间的 DC-37 针连接器上就不会受到直角力的作用。在产品的使用寿命期间只需进行一次调整。
4. 根据机器的设置，连接一根或两根以太网线。任一端口都可以让电池组正常工作。使用双连接时，通常将 ENET1 连接到与 R 控制器相连的网络。
5. 将电池组侧面的连接器连接到电源以为电池供电。由于 I/O 包具有固有的软启动功能，可以调节电源应用中的电流浪涌，因此在插入电缆之前不必关闭电源。
6. 如有必要，使用 ToolboxST* 程序设置 I/O 包。另请参阅有关自动重新配置的部分。

PDIA 离散输入模块的操作

每个 Mark VIe 以太网 I/O 包或模块共享一个处理板。它有以下内容：

• 具有 RAM 和闪存的快速处理器是第一。
• 两个完全独立的 10/100 以太网端口插头
• 硬件复位和看门狗定时器电路
• 内部温度传感器
• 指示状态的 LED
• 读取其他板上的 ID 和电子身份的能力
• 具有限流器和温和启动功能的输入电源连接器
• 本地电源，还包括监控和排序

I/O 包或模块功能特定采集板连接到处理器板。当施加输入电源时，软启动电路会升高处理器板上的可用电压。按顺序关闭处理器复位并打开本地电源。完成自检例程后，处理器从闪存加载特定于 I/O 包或模块类型的应用程序代码。为了验证应用代码、采集板和端子板是否正确匹配，应用代码读取板ID信息。当存在良好匹配时，处理器会通过请求网络地址来尝试启动以太网连接。

地址请求中使用了行业标准动态主机配置协议（DHCP）和终端板的唯一标识符。以太网启动后，CPU 运行应用程序，对板载逻辑进行编程，并允许采集板开始工作。使 I/O 包能够通过一个或两个以太网输入运行所需的整个电路都包含在处理器应用程序代码中。当使用两个以太网输入时，两条网络路径始终处于活动状态。I/O 包或模块的操作不会受到任一网络故障的阻碍，并且正常运行的网络连接将显示故障。与传统的热备份系统（仅在主端口出现故障时才使用第二端口）相比，这种配置具有更高的容错能力。处理器的以太网端口以 10 MB/s 至 100 MB/s 之间的速度自动在半双工和全双工操作之间进行协商。

I/O 模块中的电源管理

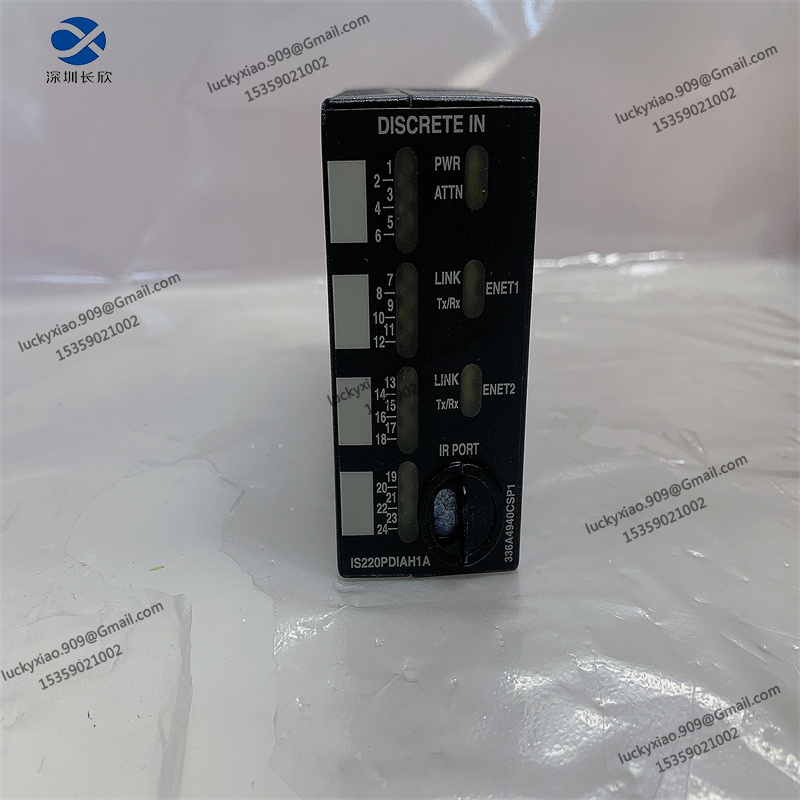

电源管理是 I/O 组中 28 V 输入电路的一项功能。通电时，管理功能会提供温和的启动来调节浪涌电流。当通电时，该电路提供快速电流限制功能，以阻止电池组或端子板故障蔓延回 28 V 电源。当通电且一切正常运行时，绿色 PWR LED 指示灯将亮起。电流限制功能激活后，PWR LED 不会再次亮起，直至问题得到解决。

连接

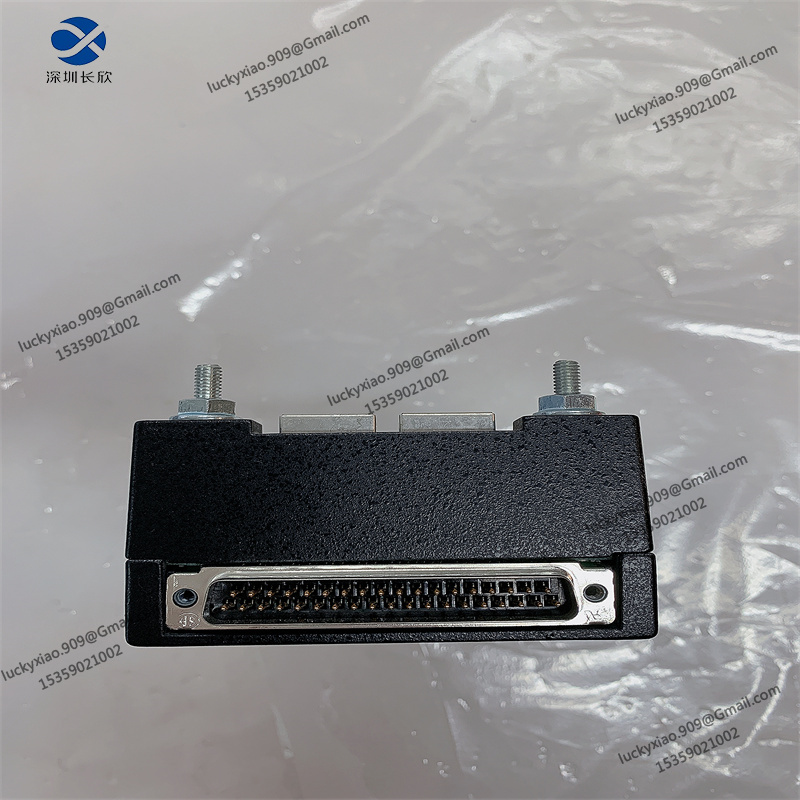

• 离散输入端子板通过底部的 DC-37 针连接器直接连接到 I/O 包。24 个输入信号、ID 信号、继电器线圈电源和反馈多路命令都包含在连接器上。

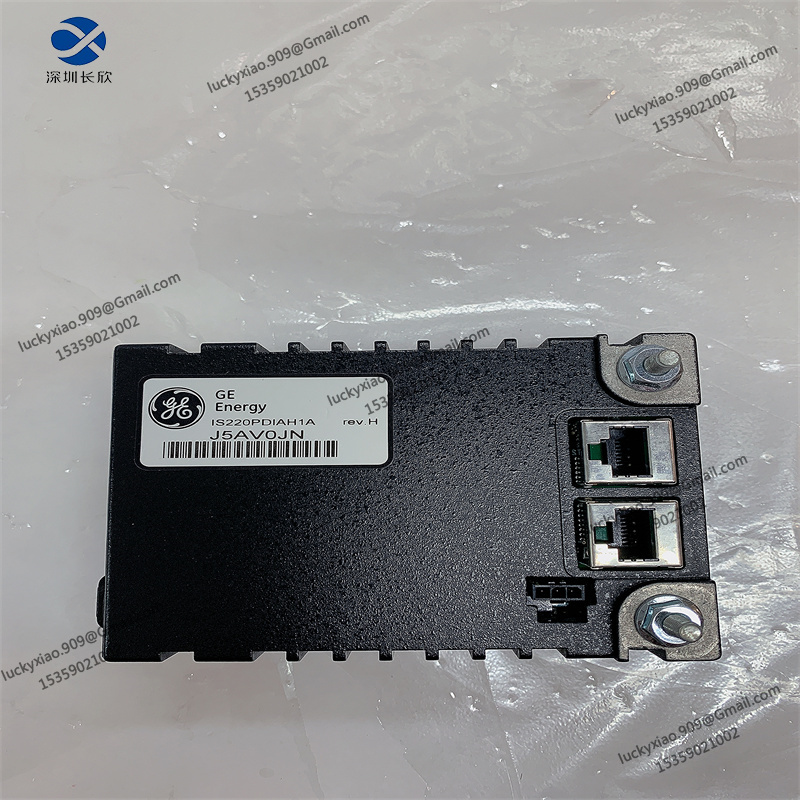

• 主系统接口是一个 RJ45 以太网连接器，在包装侧面标记为 ENET1。
• 冗余或辅助系统接口是位于电池组侧面的第二个 RJ45 以太网连接器，名称为 ENET2。
• 电池组和端子板通过电池组侧面的 3 针电源连接器由 28 V 直流电源供电。
