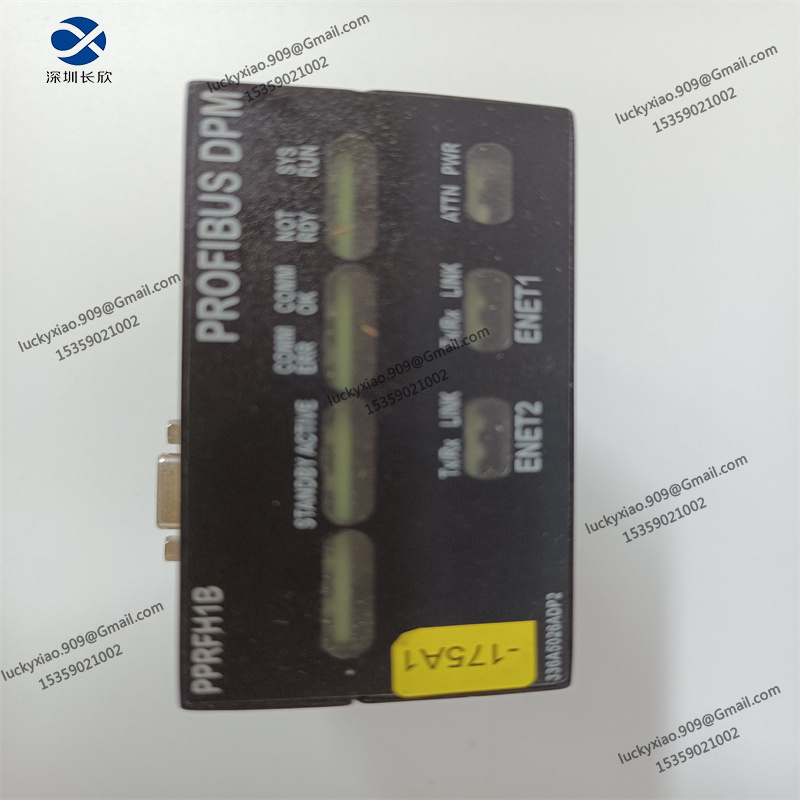

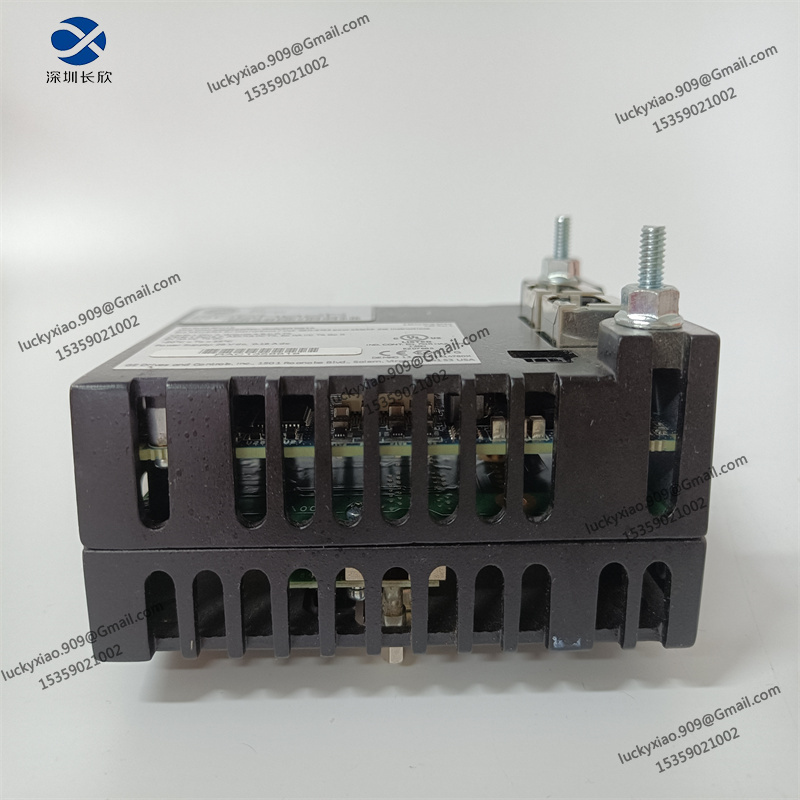

GE IS220PPRFH1B PROFIBUS 主网关 I/O 模块

规格

零件编号：IS220PPRFH1B
制造商：General Electric
产品类型：PROFIBUS 主网关 I/O 模块
生产国：美国
系列：Mark VIe

IS220PPRFH1B是GE公司开发的Mark VIe系列PROFIBUS主站网关I/O模块。它是 PROFIBUS DPV0、1 类主站，可将 I/O 以太网上的 Mark VIe 控制器映射到 PROFIBUS 从站设备的 I/O。该模块包括由所有 Mark VIe 分布式 I/O 模块共享的处理器板和配备 Hilscher GmbH 提供的 COM-C PROFIBUS 通信模块的采集载板。

IS220PPRFH1B特点

• COM-C 模块通过 DE-9 D-sub 插座连接器提供 PROFIBUS RS-485 接口。它充当 PROFIBUS DP 主站，支持多达 125 个从站，具有 244 字节的输入和输出，每个从站的传输速率范围为 9.6 KBaud 至 12 MBaud。
• PPRF 支持以下冗余选项：
• 用于单个 I/O 包的单个 I/O 以太网连接（无冗余）
• 具有两个 I/O 以太网连接的单个 I/O 包
• 具有两个端口的热备份以太网连接
• 其他 IO 包共享双 I/O 以太网连接设计。然而，热备份系统中使用了两个PPRF，其中一个是主动的，通过PROFIBUS与从设备连接，另一个是被动的，处于备用模式，准备在主动主站发生故障时接管。

兼容性

PPRF 安装在 PROFIBUS 主网关终端板 (SPIDG1A) 上，该终端板还提供电子 ID。由于 PROFIBUS 连接连接到暴露在 PPRF 侧面的 DE-9 D-sub 插座连接器，因此与 PPRF 的接口是其唯一的连接。PPRF 上的 LED 指示灯提供视觉诊断。信号路径中使用的 I/O 包的数量称为控制模式：

• Simplex 使用一个 I/O 包和一或两个网络连接。
• 两个 I/O 包（每个包有两个网络连接）用于热备份。

IS220PPRFH1B操作

处理器

I/O 包或模块功能特定采集板连接到处理器板。当施加输入电源时，软启动电路会升高处理器板上的可用电压。按顺序关闭处理器复位并打开本地电源。完成自检例程后，处理器从闪存加载特定于 I/O 包或模块类型的应用程序代码。为了验证应用代码、采集板和端子板是否正确匹配，应用代码读取板ID信息。

PROFIBUS 网关硬件

PROFIBUS DP（分散式外围设备）功能通过 PPRF COM-C 模块中的固件实现，该模块基于西门子 ASPC2 技术。尽管 COM-C 模块支持 DPV1，但 PPRF 仅提供基本的 DPV0 功能，其中包括配置从站设备、与其循环交换 I/O 数据以及接收 PROFIBUS 诊断。

PPRF 和控制器之间的数据流

固定 I/O 和 PROFIBUS I/O 是 PPRF 和控制器之间的两种数据流类型。少数固定的输入和输出包括所有 I/O 包共享的输入和输出，包括 L3DIAG 和 IOPackTmpr，但没有应用程序驱动的输出。PPRF 固件包含一组预定义的固定 I/O。根据应用程序提供的硬件配置，PROFIBUS I/O 被定义为 PROFIBUS 从站设备之间交换的数据。

IS220PPRFH1B 规格

PROFIBUS 主站类型
DPV0 1 类主站

PROFIBUS 连接
DE-9 D-sub RS-485 接口连接器

从站数量
125 个从站，每个能够处理 255 字节的输入和输出

I/O 吞吐量
半布尔半模拟，500 个输入和 500 个输出，40 ms 帧速率（这是要求，而不是硬性限制）
