GE

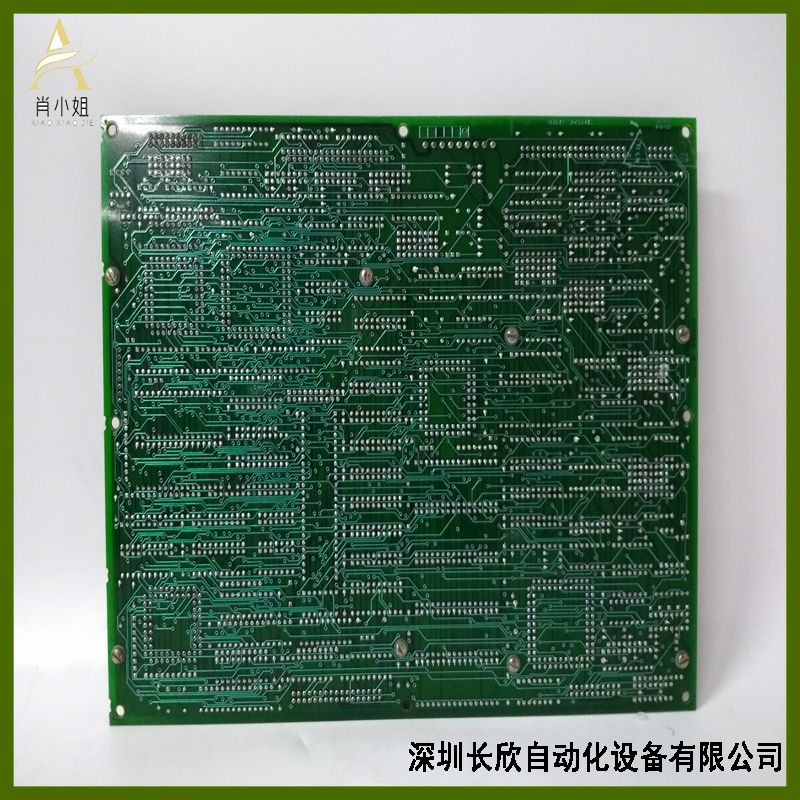

DS200NATOG2A - 电压反馈缩放板

规格：

部件号：DS200NATOG2A
制造商：通用电气
系列：LCI 创新
功能：输入输出卡
产品类型：电压反馈板
维修：3-7 天
供货情况：有库存
原产地：美国
手册：GEI-100225

功能说明：

DS200NATOG2A 是由通用电气制造和设计的电压反馈调节板，作为燃气轮机控制系统中使用的 Mark V 系列的一部分。电压反馈调节板 (NATO) 衰减 SCR 桥的交流和直流电压，以便可以准确地导出桥电压反馈。它与另外两个板（VME 背板以及门分配和状态板）配合使用。

输入：

NATO 板包含五个相同的串联精密电阻串。三相交流电各有一组，正负直流母线电压各有一组。每个串都可以使用三种不同的输入插头连接器和两个跳线进行配置，以衰减 6900、4200、3300、2200 或 1200 伏输入。

输出：

五个串的输出连接到单个 20 针带状接头（参见表 2）。如果输出带状电路在输入电压存在时中断，金属氧化物变阻器 (MOV) 可防止每个串的输出电压变得过高。负载电阻位于门分配和状态板上，而不是 NATO 板上。

应用数据：

电阻器串：该板上的电阻器分为五个电阻器串，用字母 A 到 E 表示（参见图 1 中的电阻器串标题）。每根琴弦有 3 个输入点（插头连接器），总共 15 个输入点。每串还有两个可选的跳线，总共 10 个。

STAB 连接器：五个电阻串中的每个电阻串中的三个 STAB 连接器允许用户将输入电源连接到不同数量的电阻器，以适应一定范围的电压。在表 1 的“Stab 连接器”列中，将 x 替换为字符串的指示符以确定适当的连接器。例如，对于串 C，相关的刺连接器是 JC、JCA 和 JCB。
