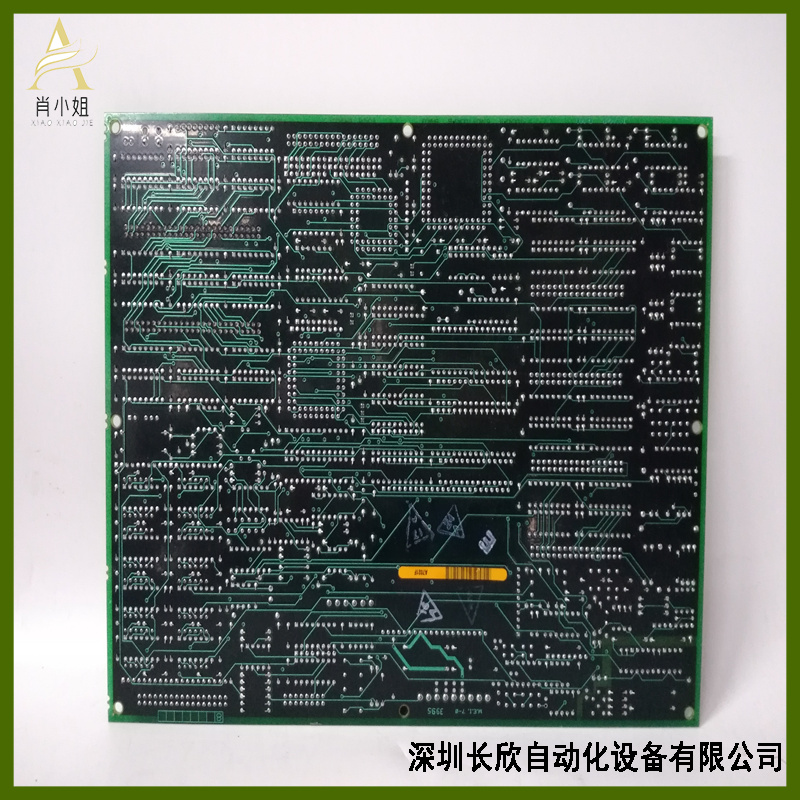

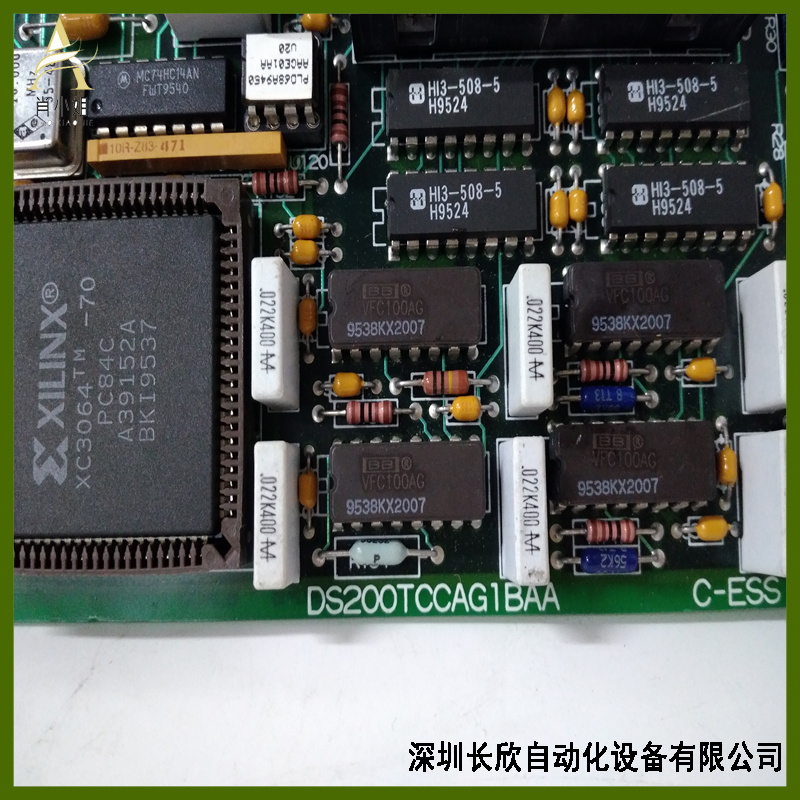

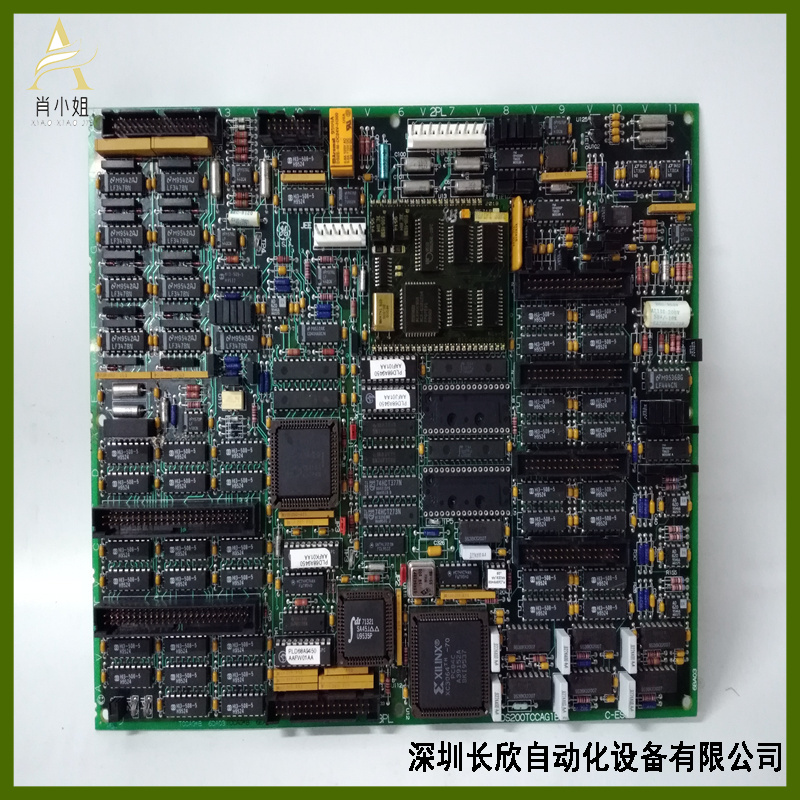

GE DS200TCCAG2A - 通用模拟 I/O 板
- 品牌：GE
- 型号：DS200TCCAG2A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
规格
制造商 : GE General Electric
零件编号 : DS200TCCAG2A
产品类型 : 模拟 I/O 板
制造国 : 美国 (USA)
供货情况 : 有库存
系列 : Mark V
DS200TCCAG2A是GE开发的通用模拟I/O板。它是mark V系列的一部分。通用模拟 I/O 板 (TCCA) 位于 R5 内核中，可对来自 CTBA、TBQA 和 TBCA 端子板的模拟信号进行缩放和调节。可用信号包括 4-20 mA 输入和输出、RTD 输入、热电偶输入、轴电压输入和轴电流输入。STCA 板通过 3PL 连接器接收信号。
连接器
- 2PL - 来自 R5 核心中的 TCPS 板的电源分配。
- 3PL - 核心 R5 中的数据总线，用于连接 STCA、TCCA 和 TCCB 板。调节后的信号通过 3PL 传输到 COREBUS。
- JAA - 将 420 mA 输出信号传输至 CTBA 端子板。
- JBB - 传输 CTBA 端子板的轴电压和电流信号，以及 4-20 mA 输入信号。
- JCC - 来自 TBCA 端子板的 RTD 输入信号由 JCC 承载。
- JDD - 来自 TBCA 端子板的 RTD 输入信号由该总线承载。
- JAR/S/T - 传输来自 TBQA 端子板的热电偶和冷端输入信号。
- JC - 传输 TCPS 电源诊断信号。
- JEE - 通常不使用。
DS200TCCAG2A 配置
硬件
TCCA 板上有 3 个硬件跳线：J1、JP2 和 JP3。J1 用于启用和禁用串行 RS232 端口。JP2 用于在卡测试期间关闭振荡器。工厂使用JP3进行测试。附录 A 包含有关如何配置该板上硬件跳线的信息。
软件
HMI 上的 I/O 配置编辑器用于输入热电偶、RTD、mA 输入和输出以及轴电压和电流设置的 I/O 配置常数。
热电偶电路
- TBQA 端子板读取热电偶输入。TBQA 端子板上的冷端电路生成冷端信号。
- TCCA 板使用这些值来计算冷端补偿。TCCA 板使用热电偶输入和补偿值来计算热电偶读取的实际温度。I/O 引擎通过 3PL 连接器读取该值。
- I/O 配置常数用于选择热电偶类型和曲线。
