GE

GE通用电气 DS200SDCCG1AHD - 驱动器/EX2000 使用

零件编号：DS200SDCCG1AFD
制造商：通用电气
产品类型：驱动控制卡
系列：Mark V

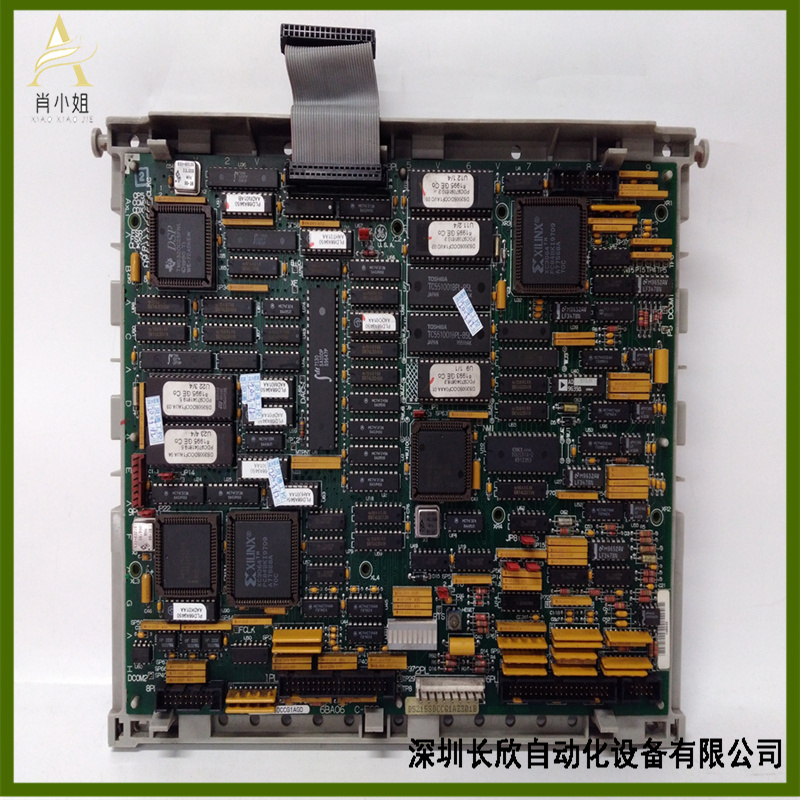

DS200SDCCG1AHD是通用电气 Mark V 驱动控制卡。该 GE 驱动控制板具有三个微处理器和可由多个微处理器同时访问的 RAM。该板的处理活动被分配给三个微处理器。一个微处理器负责处理与驱动控制动作相关的数据。另外两个也涉及电机控制相关的过程。执行需要大量数学运算的计算。

您必须将板连接到串行连接器并将其链接到笔记本电脑才能对其进行配置。
LAN 通信卡是连接到板上的可选辅助卡，具有串行连接器。之后，将串行电缆连接到笔记本电脑。
为了使开发板正常工作，必须正确配置笔记本电脑上的串行端口。您还必须在笔记本电脑上下载并安装配置软件。如果连接似乎不起作用，请仔细检查串行电缆是否已连接到笔记本电脑上的正确连接器。
下一步是使用配置工具下载并编辑配置文件。
完成后您可以将文件上传到开发板。或者，如果多个驱动器中有许多板都可以使用相同的配置，则可以通过将相同的文件上传到所有驱动器来节省时间和工作。
为避免接触驱动器中包含的高能电流，请在断开串行线之前关闭驱动器。

DS200SDCCG1AHD 代表什么？

DS200SDCCG1AHD 是 GE Mark V 驱动控制卡。

DS200SDCCG1AHD 有什么用途？
在 AC2000、DC2000 和 EX2000 驱动应用中，采用 DS200SDCCG1AHD。因为DS200SDCCG1AHD是G1A版本SDCC，所以我们知道这一点。

DS200SDCCG1AHD 上卡连接 2PL 的目的是什么？
从电源/接口板到 DS200SDCCG1AHD 的 +5、15 和 24 VDC 输入连接到 DS200SDCCG1AHD 上的 2PL 卡。

DS200SDCCG1AHD 上可以安装哪些板卡？
板上可以安装三块不同的板。可以安装 LAN 通信卡 DS215SLCC 或 531X306LCC，并另外安装 531X309SPC 信号处理器卡和 DS200SPCB 多桥信号处理器卡。
