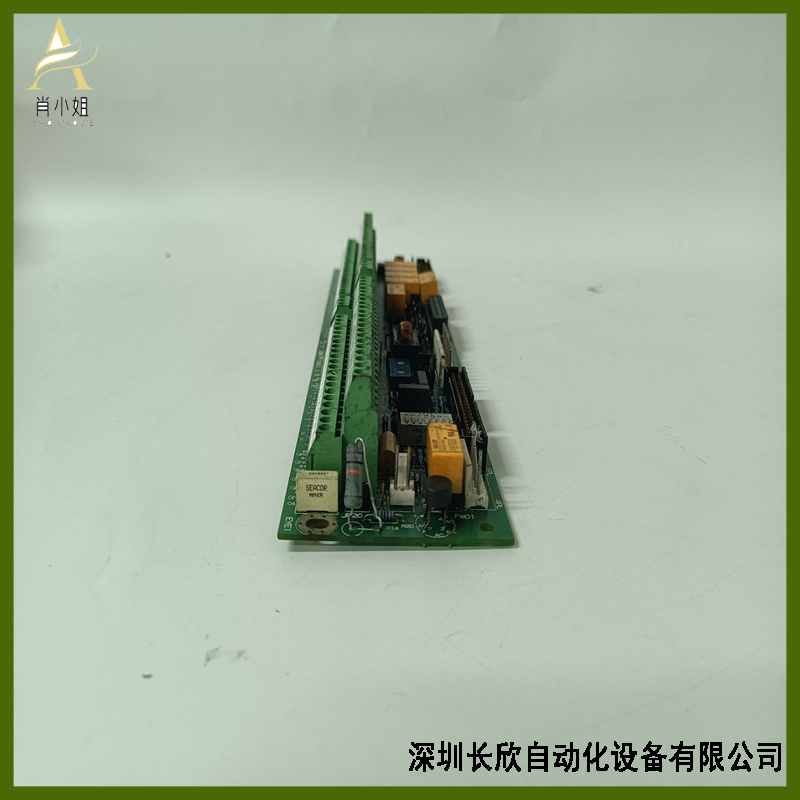

GE 531X305NTBAPG1 - NTB/3TB 端子板
- 品牌：GE
- 型号：531X305NTBAPG1
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
531X305NTBAPG1是GE在EX2000励磁系统下开发的NTB/3TB端子板。 驱动器（或励磁机）柜内装有 531X305NTB (NTB/3TB) 板。大多数外部信号级 I/O 的驱动器（或激励器）连接端子以及无源接口电路都位于电路板上。驱动器控制板的插头 6PL 和 8PL、电源板的插头 2PL 和 4PL、端子板 3TB 的插头 COMPL、外部设备的插头 2PL 和 4PL 连接到 NTB/3TB。
531X305NTBAPG1 电源
对于外部使用，NTB/3TB 提供以下电源输出：
- +5 V dc 和 15 V dc 稳压电压，每个电流容量为 300 mA
- 非稳压直流 24 V、500 mA 电流容量
- 120 V 交流电，0.5 A 电流容量
编码器接口
- NTB/3TB 中包含带有标记通道的差分 A-quad-B 编码器接口，可用于连接到驱动器。
- 在驱动控制板上，该电路是光电隔离的。
- NTB/3TB 中包含跳线，允许为 +5 V 或 15 V 编码器设置接口。
531X305NTBAPG1 数字控制输入
- NTB/3TB 将各种控制输入传输到驱动器控制板。有 12 个通用控制输入（高达 24 V dc）和专用数字输入（例如 RESET 和 CONTROL ON）。
- 根据采用的是正逻辑还是负逻辑，硬件跳线用于将断开的输入偏置为 +24 或 -24 V dc。
其他特性
- 安装后，此卡使您可以访问驱动器中未包含的各种接口工具。串行和继电器输出、低级模拟 I/O、编码器和电源都是应用示例。安装 NTB/3TB 端子板后，它可以提供稳压电源和非稳压电源。
- 主驱动器可由额定电压为 5 VDC 和 15 VDC 的稳压电源以及额定电压为 24 VDC 或 120 VAC 的非受控电源供电。用户可以配置各种板卡设置，以满足个人负载需求。板上的跳线可用于更改 5V 和 15V 编码器。
- 该板还包括总共七个 A 型和 C 型继电器输出。所有集成继电器均包含额定电压为 120 VAC 的触点。该卡还包括四个电位器，用于缩放低级模拟 I/O。
- WOC 会将您的端子板包装在防静电塑料盖中。从包装中取出设备之前，请检查通用电气提供的安装参数。仅允许经过培训的员工处理和安装该板，以确保所有板功能正常运行。
