BENTLY本特利3500/22M 288055-01 瞬态数据接口模块

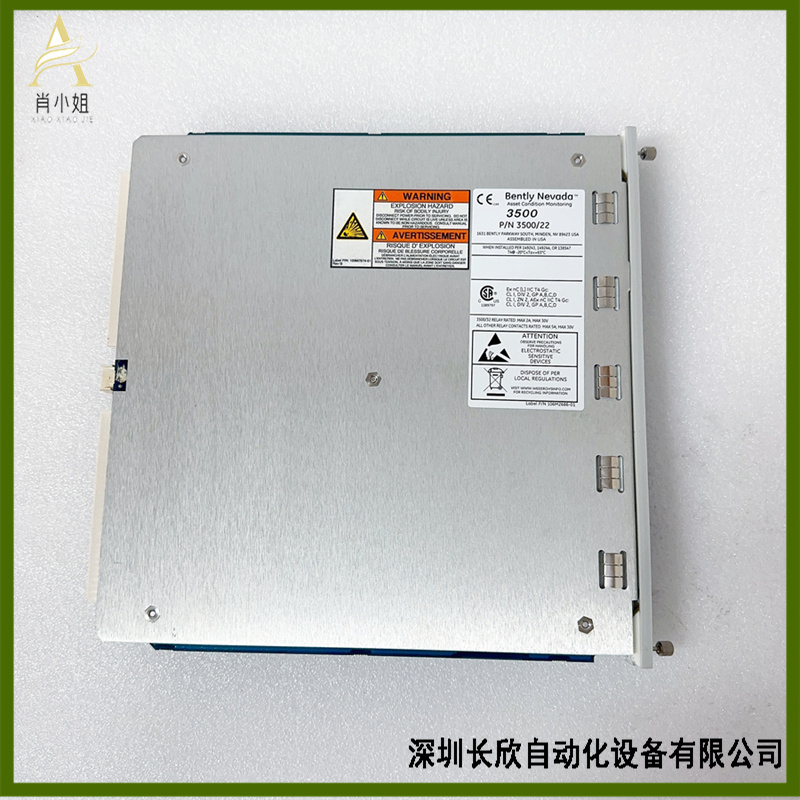

350022M 288055-01 (5).jpg

3500瞬态数据接口（TDI）是3500监测系统和本特利内华达 System 1TM 机械管理软件之间的接口。 TDI结合了3500/20框架接口模块（RIM）和通讯处理器，如TDXnet的功能。TDI运行在3500框架的RIM插槽中，与M系列监测器（3500/40M、3500/42M等）配合使用，连续采集稳态和瞬态波形数据，并通过以太网将数据传送到主计算机软件。TDI具有标准的静态数据采集，但是采用可选的通道使能磁盘，也可采集瞬态或动态数据。TDI与以前的通讯处理器相比，除了将通讯处理器的功能集成到3500框架以外，还有其它几方面的改进。 TDI为全部框架提供通用功能，但并不是关键监测通道的组成部分，不影响整个监测系统的正确和常规运行。每个框架要求一个TDI或RIM。TDI只占用框架中的一个槽位，必须位于第一个插槽中（紧邻电源模块）。对于三重模块冗余（TMR）应用，3500系统要求TMR形式的TDI。除了所有标准TDI的功能，TMR TDI 还具有“监测器通道比较功能”。通过选择监测器选项的安装功能，3500TMR组态执行监测表决功能。采用这种方式，TMR TDI连续比较三个冗余监测器的输出。如果TMR TDI检测出其中一个监测器的输出信息与其它两个监测器不相等（在组态的百分比之内），它就会向监测器发出错误指示，并在系统事件列表中加入一个事件。模件前面板的LED发光二极管的用途和各硬件转换开关与3500/20的相同，只是它的地址选择开关有 127个地址可选。背面板的接口如下图所示：

350022M 288055-01 (2).jpg

1）主模块 2） 10/100 Base T以太网输入/输出模块，RJ-45（电话插座类型）用于10Base-T/100Base-TX以太网电缆，电缆长度最大100m； 3） 100 Base FX 以太网输入/输出模块，MT-RJ光纤接头，100Base-FX电缆，最大400米（1312英尺）多模光纤电缆； 4）发光二极管：指示模块的运行状态 5）硬件转换开关 6）组态端口：采用RS-232协议组态或检索机器数据 7） OK继电器：指示框架的OK状态 8）光纤以太网端口：用于组态和数据采集 9） RJ45以太网端口：用于组态和数据采集 10）系统触点
