  • 产品详情

3500/92 是 Bently Nevada 开发的通信网关模块。3500/92 通信网关模块提供广泛的串行 (RS232/RS422/RS485) 和以太网 TCP/IP 通信功能,用于将所有机架监控值和状态与过程控制和其他自动化系统集成在一起。此外,它还支持与数据采集软件和 3500 机架配置软件进行以太网通信。支持的协议包括:

  • Modicon Modbus 协议(通过串口通讯)
  • Modbus/TCP 协议(用于 TCP/IP 以太网通信的串行 Modbus 变体)
  • 专有的 Bently Nevada 协议(用于与 3500 机架配置和数据采集软件包通信)

3500/92 功能说明

对于 10BASE-T 星型配置以太网,3500/92 的以太网连接是 RJ45 连接。除了主要值 Modbus 寄存器外,3500/92 支持原始 3500/90 的通信接口、通信协议和附加功能。3500/92 中的主要值 Modbus 寄存器被可配置的 Modbus 寄存器实用程序所取代,现在可以提供相同的功能。

能量消耗

  • 使用 ModbusRS232/RS422 I/O 模块时典型值为 5.0 瓦
  • 使用 Modbus RS485 I/O 模块时典型值为 5.6 瓦

3500/92 数据类型

  • 利用高速内部网络从机架中的其他模块收集信息,包括带有时间戳的当前测量值、模块状态和当前警报状态。
  • 返回的确切数据类型取决于通道配置和模块类型。
    更新时间:3500 机架中所有模块的数据采集速率不会大于 1 秒,具体取决于机架的设计。

协议

BNC 主机
协议 通过以太网 TCP/IP 与 3500 配置软件和 3500 数据采集和显示软件进行通信。

Modbus
基于 AEG Modicon 的 PIMBUS-300 参考手册。使用RTU传输方式,或远程终端单元。

通讯链路
以太网,10Mbps,符合IEEE802.3

协议
以太网 TCP/IP 帧和 Modbus/TCP

用于 10BASE-T 以太网布线的连接
RJ-45(电话插孔式)

产出

OK LED
指示模块何时正常运行。

TX/RX LED
指示系统何时与 3500 机架中的其他模块通信。

机架空间要求

  • 监控模块 - 1 个全高前插槽
  • I/O 模块 - 1 个全高后插槽

主模块和 I/O 模块的环境限制

  • 工作温度:-30 °C 至 +65 °C
  • 储存温度:-40 °C 至 +85 °C
  • 湿度:95%,非冷凝

以太网

  • 通信 - Link Ethernet、10Mbps 和 IEEE802.3 兼容
  • 以太网 TCP/IP 帧和 Modbus/TCP 协议
  • 用于 10BASE-T 以太网布线的 RJ-45(电话插孔式)连接器

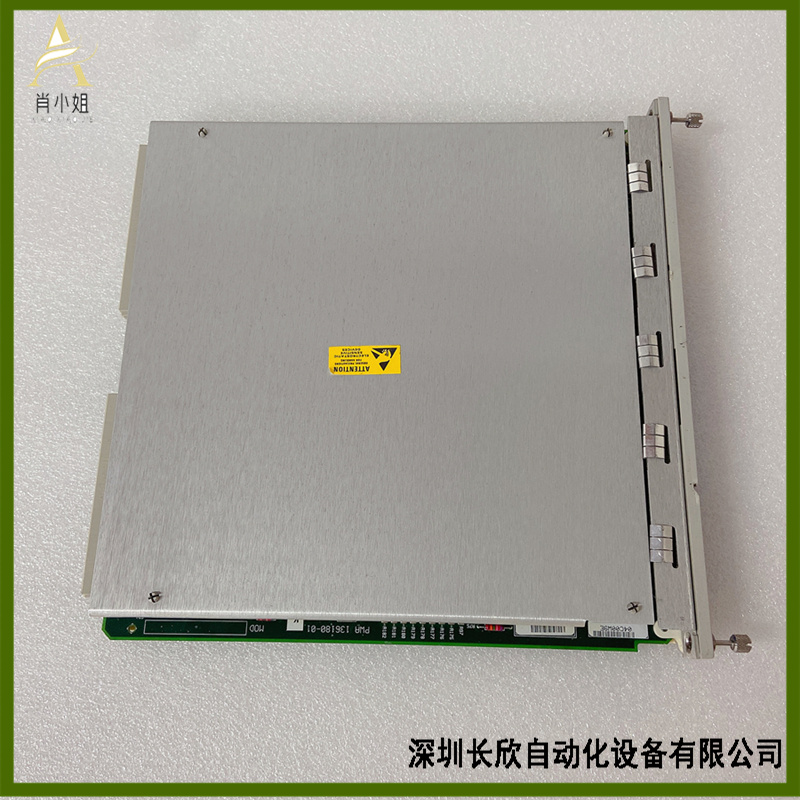

BENTLY 350092 136180-01 (2).jpg

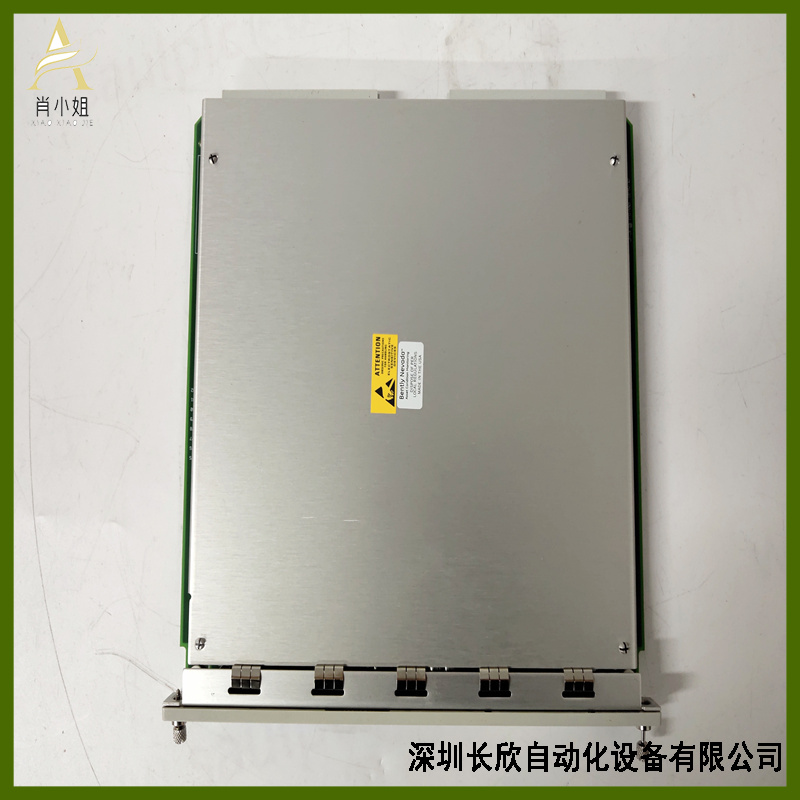

350092 -1.jpg
