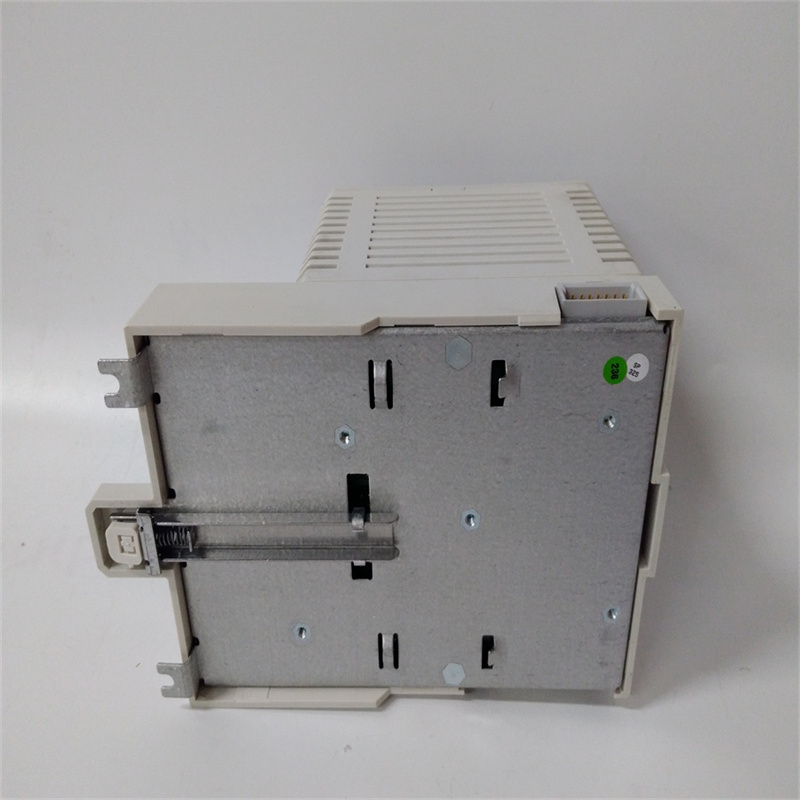

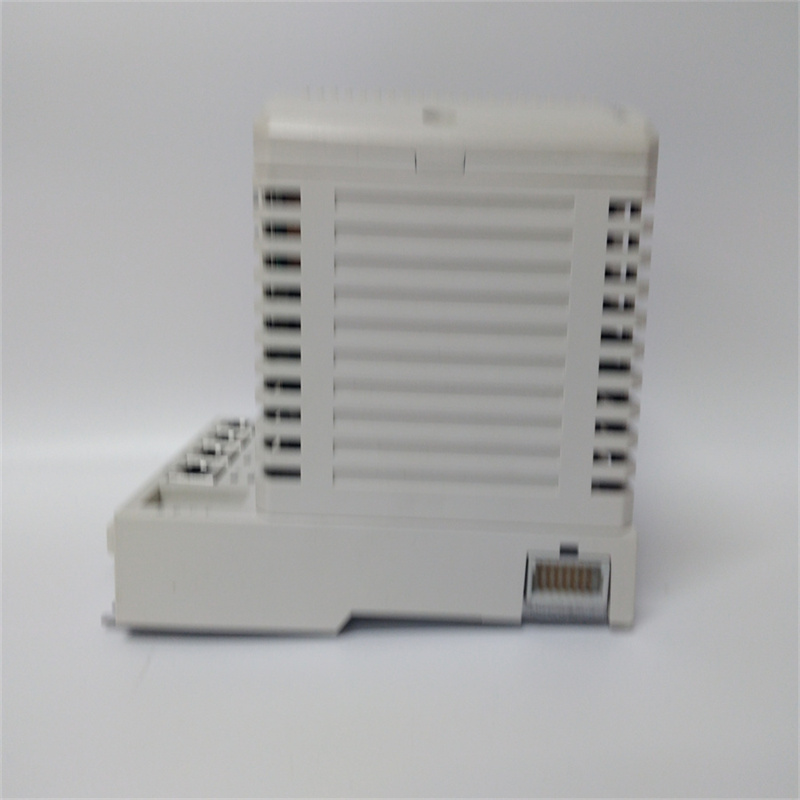

ABB 3BSE082896R1 (PM858K02)

品牌：ABB

型号：PM858K02

订货号：3BSE082896R1

发货时间：3-5天

质保：365天

联系人：肖小姐

电话：15359021002（VX同号）

QQ：577428784

邮箱：luckyxiao.909@gmail.com

在线订购

产品详情

PM858 控制器的底板有两个用于连接控制网络的 RJ45 以太网端口（CN1、CN2）和两个 RJ45 串行端口（COM3、COM4）。其中一个串行端口（COM3）是带有调制解调器控制信号的 RS-232C 端口，而另一个端口（COM4）是隔离的，用于连接配置工具。控制器支持 CPU 冗余以提高可用性（CPU、CEX-Bus、通信接口和 S800 I/O）。

特点和好处

• ISA Secure 认证
• 可靠性和简单的故障诊断程序
• 模块化，允许逐步扩展
• IP20 等级保护，无需外壳
• 控制器可以配置 800xA control builder
• 控制器具有完整的 EMC认证
• 使用一对 BC810 / BC820 的分段 CEX-Bus
• 基于最佳通信连接标准的硬件
（以太网、PROFIBUS DP 等）
• 内置冗余以太网通信端口

详细数据

处理器类型	MPC866
切换时间为红色。会议。	最长 10 毫秒
每个控制器的应用程序数量	32
每个应用程序的程序数	64
每个应用程序的图表数量	128
每个控制器的任务数	32
不同循环次数	32
每个应用程序的周期时间	低至 1 毫秒
用于固件存储的闪存 PROM	4MB
电源	24 伏直流电（19.2-30 伏直流电）
功耗 +24 V 典型值/最大值	210 / 360 毫安
功耗典型值。	5.1 瓦（最大 8.6 瓦）
冗余电源状态输入	是的
内置备用电池	锂电池，3.6 V
时钟同步	通过 CNCP 协议的 AC 800M 控制器之间为 1 ms
每个 OPC 客户端控制器中的事件队列	最多 3000 个事件
AC 800M传输。到 OPC 服务器的速度	36-86 事件/秒，113-143 数据消息/秒
通信。CEX 总线上的模块	12
CEX 总线上的供电电流	最大 2.4 安
非红色的 Modulebus 上的 I/O 集群。中央处理器	1电+7光
Modulebus 上的 I/O 集群为红色。中央处理器	7光学
Modulebus 上的 I/O 容量	最多 96 个（单个 PM866）或 84 个（红色 PM866）I/O 模块
模块总线扫描率	0 - 100 ms（实际时间取决于 I/O 模块的数量）
电气模块总线上的供电电流	24 V：最大 1.0 A < br/>5 V：最大 1.5 A
以太网通道	2个
以太网接口	以太网 (IEEE 802.3)，10 Mbit/s，RJ-45，母头（8 极）
控制网络协议	MMS（制造消息服务）和 IAC（应用程序间通信）
推荐的控制网络主干	100 Mbit/s 交换以太网
实时时钟稳定性	100 ppm（约 1 小时/年）
RS-232C接口	2个（通用1个，维修工具1个）
RS-232C 接口 (COM3)（仅限非红色）	RS-232C，75-19 200 波特，RJ-45 母头（8 极），非光隔离，完整的 RTS-CTS 支持
RS-232C 接口 (COM4)（仅限非红色）	RS-232C，9 600 波特，RJ-45 母头（8 极），光电隔离，不支持 RTS-CTS
