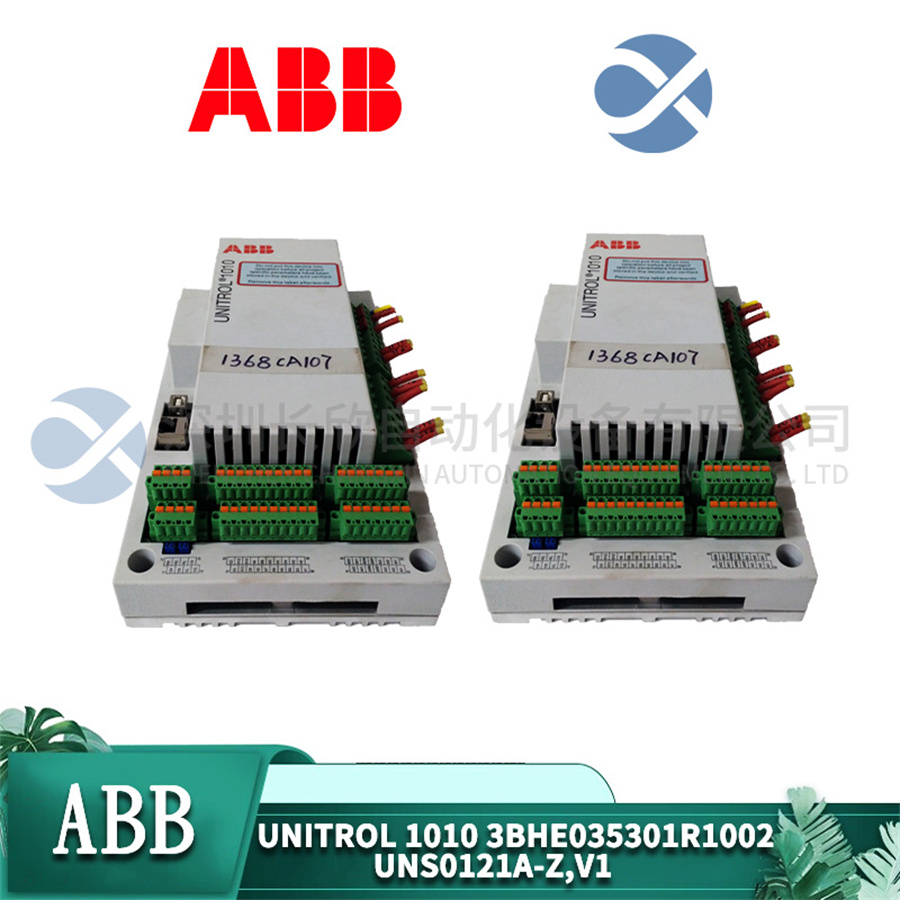

ABB调节器 UNITROL 1010 3BHE035301R1002 UNS0121A-Z,V1安装要求

ABB调节器 UNITROL 1010 3BHE035301R1002 UNS0121A-Z,V1安装要求

品牌：ABB

型号：UNITROL 1010

订货号：3BHE035301R1002

发货时间：3-5天

质保：365天

联系人：肖小姐

电话：15359021002（VX同号）

QQ：577428784

邮箱：luckyxiao.909@gmail.com

在线订购

产品详情

机械安装
有关机械安装的详细信息，请参阅用户手册。
AVR必须安装在干燥、无尘且不含任何挥发性气体、酸性烟雾或类似危害的室内区域。检查安装区域并参考技术数据，以确保：
• 最高环境温度处于允许范围内。
• 振动受到限制，且在允许的等级内。
• 防护等级和污染程度均合适。
• EMC环境合适。
安装要求：
• 垂直安装AVR，以确保正常冷却。
• 可用空间要求：
• AVR上方50 mm
• AVR下方20 mm
• AVR左右两侧10 mm
• 确保AVR周围有足够的冷却气流。
• 确保其他设备不会向AVR吹送热气。
• AVR设计为通过适当的硬件安装到安装板上。
• 确保使用接地线(≥4 mm2 )穿过安装孔，将AVR的框架以电气(PE)接地方式固定到安装板上。使用齿形垫圈实现良好的电气接地。

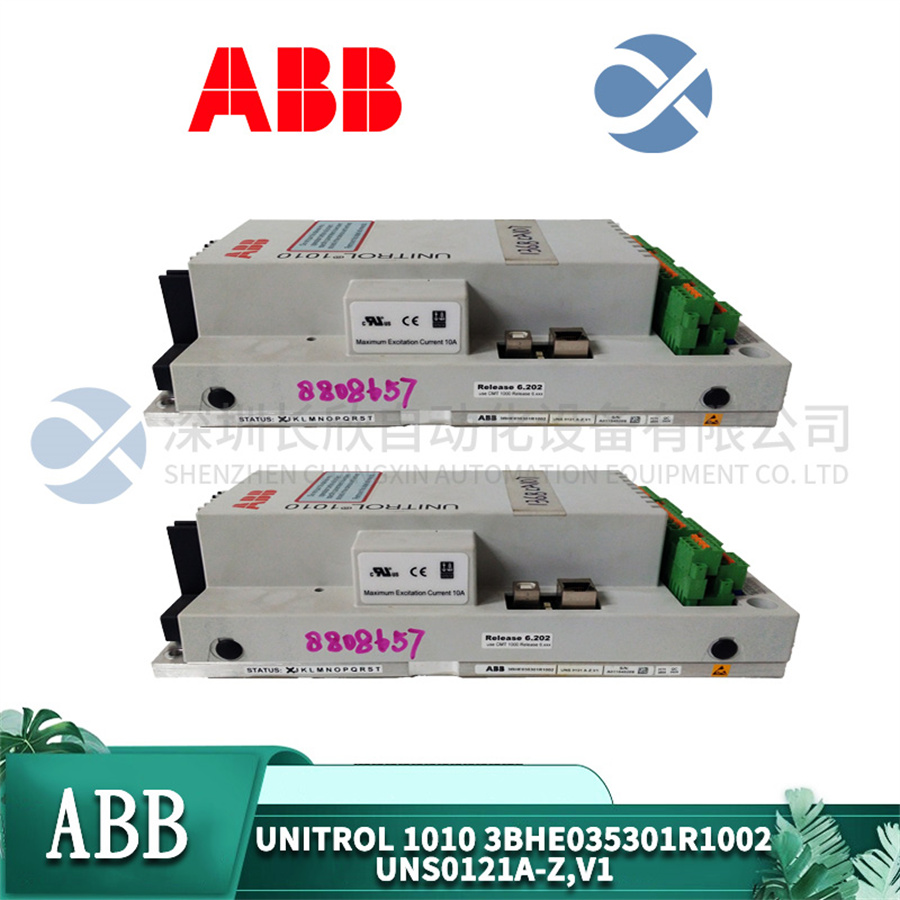

ABB UNITROL 1010 3BHE035301R1002 UNS0121A-Z
调试
有关调试的详细说明，请参阅用户手册。
调试步骤概述：
1. 确保所有连接正确、安全。
2. 将配置文件下载到AVR。确保参数正确无误。
3. 检查数字和模拟I/O是否处于静止状态。
4. 在电机的以下工况下测试：
a) 静止
• 测量励磁机定子绕组的电阻。
b) 空载
• 将电机速度增至额定值。
• 手动模式下启动励磁，增加手动设定点，直至机端电压达到50%。
• 利用CMT 1000验证AVR的测量值，并将其与使用的其他设备(如保护装置 )进行比较。
• 增加设定点，直至电机电压达到100%，然后利用AVR调试向导调试AVR。
• 在手动模式和自动模式下执行阶跃响应测试以检验性能。
c) 机器并网 • 预选自动模式（电压调节器)。
• 增加自动设定点以验证IM 测量的极性。Q 必须增加。
d) 在手动模式和直接VAR调节器模式下执行阶跃响应测试以检验性能。
5. 最终调试 a) 保存AVR上的参数，用CMT 1000验证状态。
