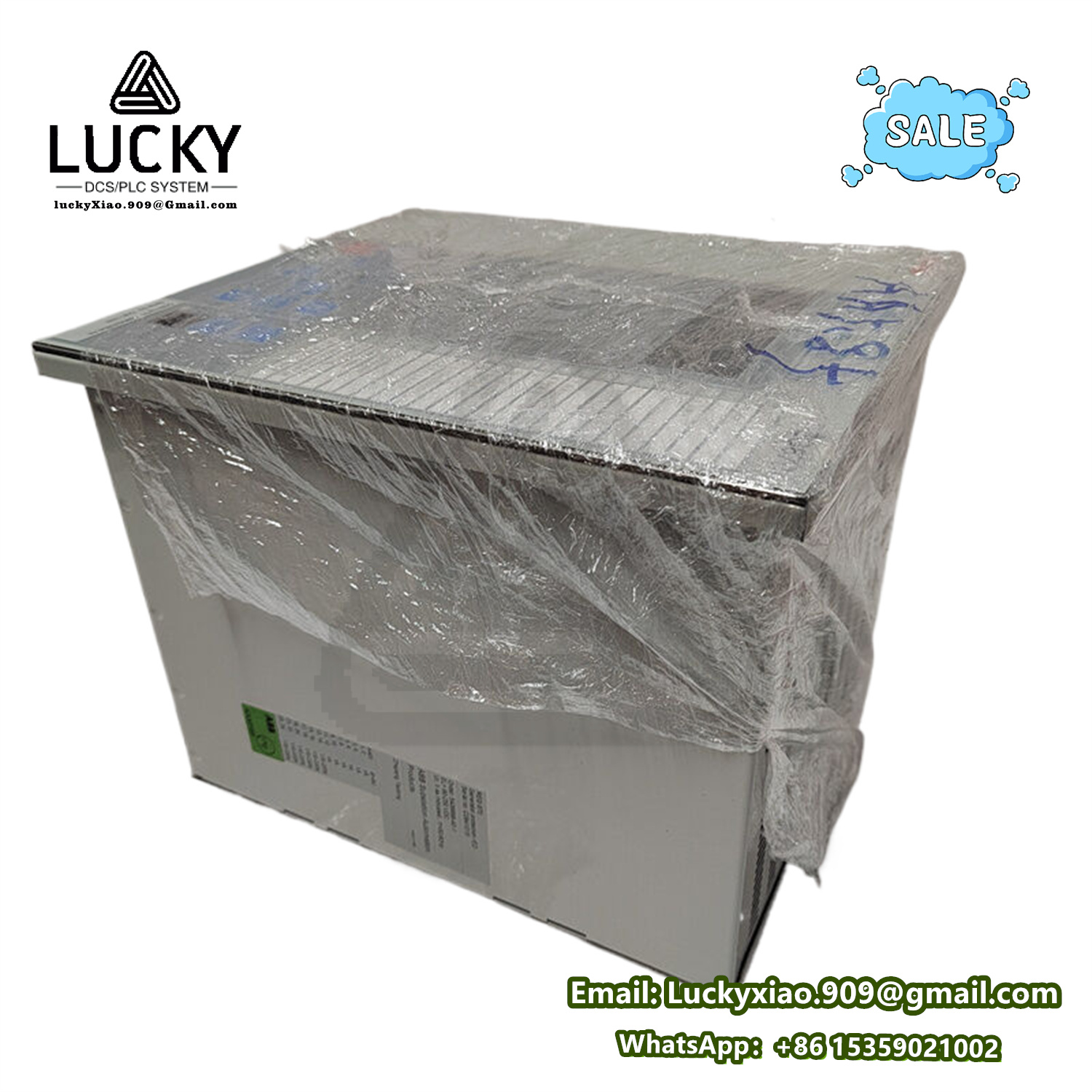

REG670 1MRK002826-AC ABB 多功用保护继电器

ABB REG670（型号：1MRK002826-AC）是ABB Relion® 670系列中的一款多功用保护继电器，专为中高压电力体系规划，供应全面的保护、操控、监测和自动化功用。以下环绕其技术参数和运用功用进行详细介绍：

一、技术参数

1. 输入/输出装备

   • 模拟量输入：支撑电流（1A/5A）和电压（0.1-200V）输入，可装备为三相或单相测量。
   • 数字量输入：最多支撑24路数字输入（可选110/220V DC或48-250V AC），用于情况监测（如断路器位置、保护投退信号）。
   • 数字量输出：供应多路继电器输出（常开/常闭触点），用于跳闸、报警或操控操作。

2. 通讯接口

   • 支撑多种工业通讯协议：IEC 61850（Edition 1/2）、IEC 60870-5-103/104、Modbus RTU/TCP、DNP3.0等。
   • 内置以太网端口（RJ45）和光纤接口，支撑GOOSE（Generic Object Oriented Substation Event）快速报文传输。
   • 时刻同步：支撑IRIG-B、SNTP和PTP（IEEE 1588）高精度对时。

3. 额定参数

   • 电压等级：57-300V AC/DC（电源输入），习气不同变电站环境。
   • 频率规模：45-65Hz，兼容全球电力体系标准。
   • 环境温度：-40°C至+70°C（运行温度），适用于苛刻工业环境。

4. 保护功用精度

   • 电流保护动作精度：±1% 或 ±0.02In（In为额定电流）。
   • 时刻推延差错：±1% 或 ±20ms（高精度计时）。

二、中心功用

1. 电力体系保护

• 线路保护
  • 三段式距离保护（Zone 1/2/3），支撑多边形、欧姆等多种特性曲线。
  • 方向过流保护（DTL/IDMTL），适用于辐射状或环网体系。
  • 自动重合闸（ARC），支撑单次或多次重合战略，进步供电可靠性。
• 变压器保护
  • 差动保护（87T），通过高精度电流采样完结快速内部缺陷检测。
  • 过负荷保护、热过载保护（依据IEC 60255热模型）。
• 母线保护
  • 高阻抗差动保护（87B），适用于多端母线体系。
• 后备保护
  • 零序过流、过压/欠压、频率保护（如低频减载）等。

2. 高档功用

• 自习气保护：依据体系运行情况（如负荷改动、拓扑调整）动态调整保护定值。
• 缺陷录波：记载缺陷前后波形（最多支撑64个录波文件），存储容量达8GB，支撑COMTRADE格局导出。
• 同步检查（25）：用于并网操作时检测电压、频率和相角同步条件。
• 功率摇晃检测（68）：避免体系振动期间误跳闸。

3. 监测与自动化

• 实时监测：显现电压、电流、功率、谐波（THD）、频率等参数。
• 电能质量剖析：支撑电压暂降、骤升、闪变等工作记载。
• 自动化逻辑：通过内置PLC功用（CFC逻辑编辑器）完结自定义操控战略，例如次第操控、连锁逻辑。
• 负荷处理：支撑依据温度或电流的负荷切投操控。

三、典型运用场景

1. 输电线路：作为主保护或后备保护，适用于110kV及以上电压等级线路。
2. 变电站：用于变压器、母线、电容器组的保护及自动化操控。
3. 工业电力体系：为大型工厂、矿山、石化企业供应定制化保护计划。
4. 新能源并网：支撑风电场、光伏电站的并网保护及频率操控。

四、优势特点

• 高可靠性：通过IEC 60255、IEEE C37.90等国际标准认证，EMC抗干扰才华强（满足IEC 61000-4标准）。
• 模块化规划：支撑功用扩展，可通过插件模块添加通讯或I/O接口。
• 用户和睦
  • 装备5.7英寸五颜六色液晶屏，支撑多语言界面（含中文）。
  • 通过PCM600或Relay Setting Tool软件进行参数装备和缺陷确诊。
• 保护快捷：支撑远程固件晋级、自检功用（硬件/软件健康情况监测）。

五、总结

REG670凭仗其高精度保护算法、活络的通讯才华和强壮的自动化功用，成为中高压电力体系的中心保护设备。其模块化规划及广泛的协议支撑，可无缝集成至智能变电站（IEC 61850架构）或传统变电站，适用于电网、工业及新能源范畴，有用进步体系可靠性和运维效率。
