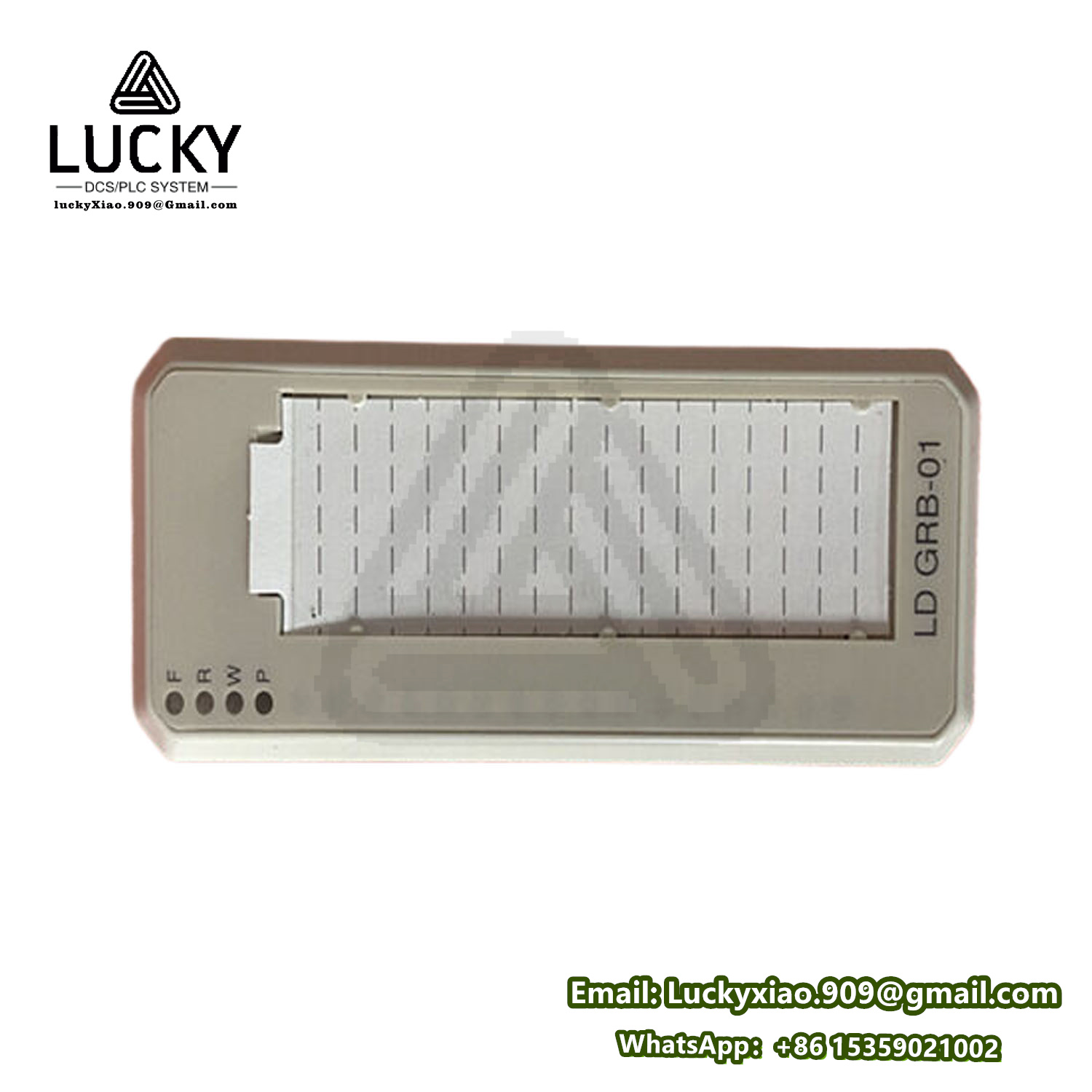

LDGRB-01 3BSE013177R1 ABB 继电器扩展模块

LDGRB-01 3BSE013177R1 技术参数

1. 根柢规范

   • 类型类型：LDGRB-01 是ABB 工业自动化体系 中的一款 继电器扩展模块，首要用于信号阻隔、逻辑操控及设备状况切换，适用于PLC或DCS体系的I/O扩展。
   • 输入/输出类型：支撑数字量输入（DI）和数字量输出（DO），兼容干接点或湿接点信号。
   • 通道数量：典型装备为 16通道（可扩展），支撑高密度信号处理。
   • 防护等级：IP20（需安装在操控柜内），防尘防静电。

2. 电气特性

   • 输入电压规划：
     • 数字输入（DI）：24 V DC（±10%），兼容工业规范传感器信号。
     • 数字输出（DO）：继电器触点容量 2 A/250 V AC 或 2 A/30 V DC，支撑理性/阻性负载。
   • 阻隔强度：通道间阻隔电压 1500 V AC，输入/输出与体系间阻隔电压 3000 V AC。
   • 照顾时刻：输入信号照顾≤5 ms，输出继电器动作时刻≤10 ms。

3. 通讯与接口

   • 背板总线：经过 S800 I/O总线 与ABB AC 800M系列操控器（如PM861、PM865）衔接，支撑热插拔。
   • 扩展才调：单机架最多支撑 64个模块，可扩展至数千点I/O信号。

4. 环境习气性

   • 作业温度：-25°C 至 +70°C，习气严苛工业环境。
   • 湿度规划：5% 至 95% RH（无凝露）。
   • 抗干扰才调：经过IEC 61000-4-2/4/5 EMC查验，习气高电磁干扰场景。

5. 安全与确诊

   • 通道状况指示：每通道装备LED指示灯，实时闪现输入/输出状况。
   • 毛病确诊：支撑短路、过载及开路检测，触发体系报警并记载作业日志。

LDGRB-01 3BSE013177R1 运用功用

1. 信号阻隔与逻辑操控

   • 电气阻隔：在PLC与现场设备间供应光电/继电器阻隔，防止地环路干扰损坏操控体系。
   • 逻辑扩展：经过数字量输入搜集按钮、限位开关等信号，输出操控电磁阀、接触器、指示灯等实行设备。

2. 设备状况切换与联锁

   • 多设备操控：在生产线中完毕电机启停、阀门开关、传送带方向切换等连锁逻辑。
   • 安全联锁：与安全PLC协作，完毕急停、门禁联锁等安全功用（需契合IEC 61508规范）。

3. 体系集成与冗余装备

   • 无缝集成：经过S800总线与ABB 800xA体系或第三方DCS（如Honeywell）集成，支撑Modbus TCP协议数据转发。
   • 冗余装备：支撑I/O模块冗余（需协作冗余操控器），保证要害信号处理的高可用性。

4. 职业运用场景

   • 制造业：轿车焊接机器人信号操控、装配线设备状况监测。
   • 进程工业：化工厂泵阀操控、反应釜温度联锁。
   • 动力与电力：配电柜断路器状况搜集、发电机辅佐设备操控。
   • 物流与仓储：堆垛机定位信号处理、输送带启停逻辑。

中心优势

• 高密度与活络性：模块化规划支撑快速扩展，习气大规划I/O需求。
• 强抗干扰才调：多重阻隔规划保证信号传输稳定性。
• 快速照顾：毫秒级照顾时刻满意实时操控需求。
• 易保护性：热插拔替换与LED确诊简化现场运维。

典型装备示例

1. 操控器：ABB PM865 3BSE050091R1
2. I/O模块：
   • LDGRB-01 3BSE013177R1（16通道数字量输入/输出）
   • AI845 3BSE049110R1（模拟量输入模块）
3. 通讯模块：CI854 3BSE018105R1（Profibus DP主站）
4. 软件东西：Control Builder M3（逻辑编程）、800xA（体系监控）

总结：LDGRB-01 3BSE013177R1是ABB工业自动化体系中的要害I/O扩展模块，凭仗高可靠性阻隔规划、快速照顾及活络扩展才调，广泛用于制造业、动力及进程工业，为设备操控与信号处理供应高效解决方案。
