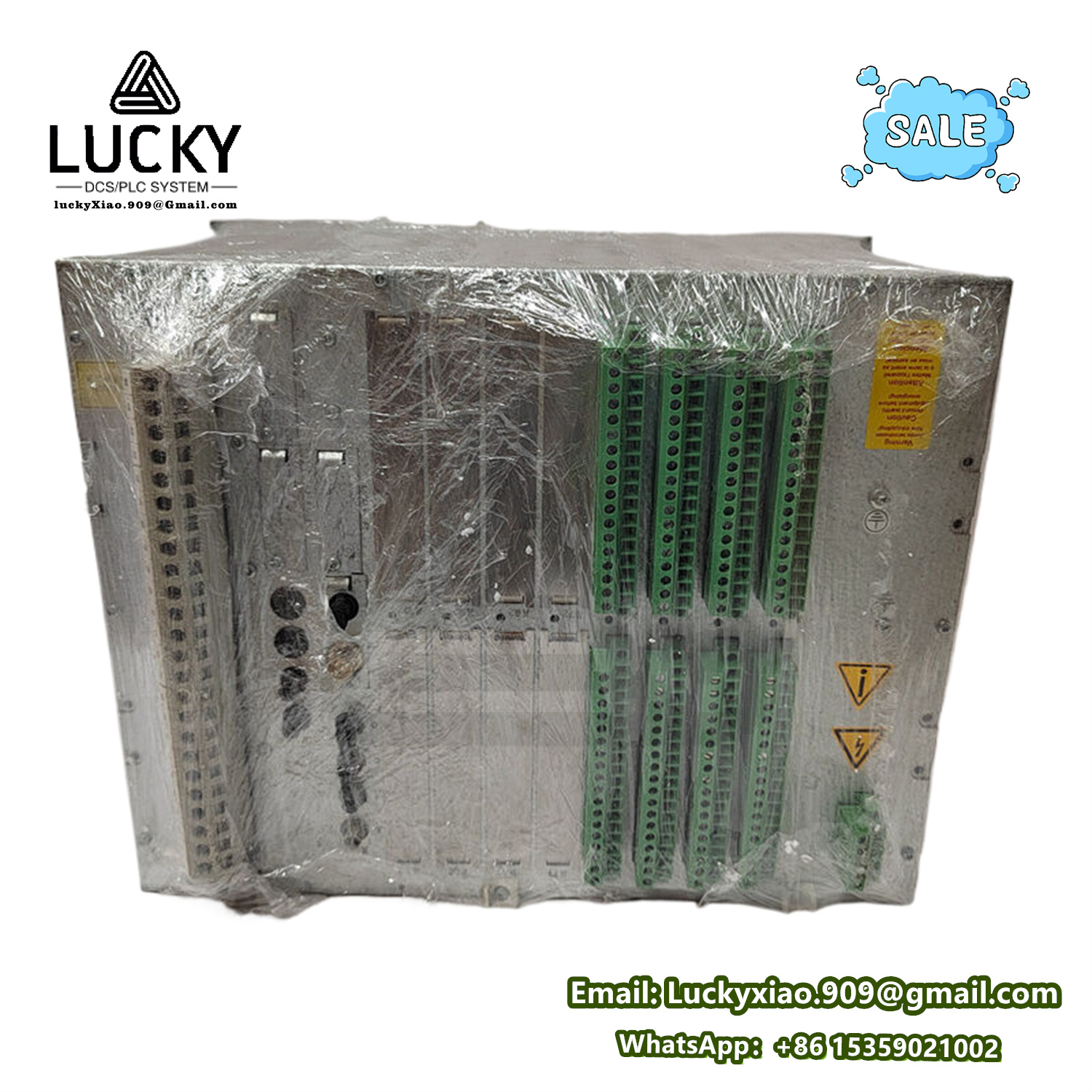

REC670 1MRK004814-AC ABB 数字化线路维护继电器

REC670 1MRK004814-AC 技术参数

1. 底子标准

   • 类型类型：REC670 是ABB RELION 670系列 中的一款数字化线路维护继电器，专用于中高压电力体系（适用于66 kV及以下电压等级）。
   • 防护等级：IP40（面板设备），习气变电站及工业配电环境。
   • 认证标准：契合IEC 60255、IEC 61850、IEEE C37.90等国际标准。

2. 电气参数

   • 额外电压：支撑24/48/125/250 V DC或100-240 V AC电源输入。
   • 电流输入：
     • 额外电流：1 A或5 A（可装备）。
     • 最大连续电流：4倍额外电流（1 A时为4 A，5 A时为20 A）。
   • 频率规划：50/60 Hz，自习气电网频率。

3. 通讯接口

   • 集成接口：
     • 以太网：2个RJ45端口，支撑IEC 61850-8-1（GOOSE/SV）、Modbus TCP、DNP3.0协议。
     • 光纤接口：可选配多模/单模光纤模块，支撑长距离通讯。
     • 串行接口：RS-485，兼容Modbus RTU、IEC 60870-5-103协议。
   • 同步对时：支撑IRIG-B、PTP（IEEE 1588）时刻同步，精度达±1 μs。

4. 环境习气性

   • 工作温度：-25°C 至 +70°C（无凝露）。
   • 湿度规划：5% 至 95% RH。
   • 抗干扰才干：契合IEC 61000-4-4（EFT）、IEC 61000-4-5（浪涌）等EMC标准。

5. 机械与设备

   • 标准：标准19英寸机架设备（4U高度）。
   • 人机界面：集成5.7英寸五颜六色LCD触摸屏，支撑本地操作与状况闪现。

REC670 1MRK004814-AC 运用功用

1. 中心维护功用

   • 线路维护：
     • 三段式方向过流维护（带复压闭锁）。
     • 接地缺点维护（活络零序电流/方向维护）。
     • 自动重合闸（支撑单次/屡次重合闸逻辑）。
   • 差动维护：支撑电流差动维护（需配合对侧REC670），适用于短线路或电缆维护。
   • 距离维护：可选配Zone 1-3段阻抗维护，习气长输电线路场景。

2. 自动化与逻辑操控

   • GOOSE通讯：经过IEC 61850完结快速跳闸信号传输（≤10 ms），支撑变电站层间维护联动。
   • 可编程逻辑：内置CFC（连续功用图）编辑器，支撑自定义维护逻辑与操控战略。

3. 监测与确诊

   • 录波功用：记载缺点前后波形（采样率4 kHz），支撑COMTRADE格式导出剖析。
   • 设备健康监测：实时监测继电器内部状况（如电源电压、温度、通讯状况），触发预警或告警。
   • 事件记载：存储多达10,000条事件日志，含时刻戳与动作详情。

4. 体系集成与通讯

   • 数字化变电站：作为IEC 61850智能电子设备（IED），无缝集成至ABB PCM600或第三方SCADA体系。
   • 长途处理：经过FTP/HTTP协议上传装备、录波文件及日志，支撑长途固件晋级。

5. 工作使用场景

   • 电力体系：
     • 变电站线路维护（架空线、电缆）。
     • 变压器后备维护、母线维护。
   • 工业范畴：
     • 大型工厂进线维护、分布式动力并网。
   • 新动力：风电场集电线路维护、光伏电站升压站操控。

中心优势

• 高精度维护：依据傅里叶算法的实时数据处理，确保动作快速准确。
• 活络性：模块化规划支撑功用扩展（如加装光纤接口或通讯协议）。
• 智能化：集成状况监测与缺点录波，助力预测性维护。
• 打开兼容：支撑IEC 61850、Modbus、DNP3.0等多协议，习气混合通讯环境。

典型装备示例

1. 主设备：REC670 1MRK004814-AC 维护继电器。
2. 配套设备：
   • 吞并单元（MU）：用于采样值（SV）传输。
   • 光纤交换机：构建站控层GOOSE网络。
3. 软件东西：
   • PCM600：ABB专用工程东西，用于装备、测验及确诊。
   • Digsi 5：可选装备软件，支撑逻辑定制与参数整定。

总结：REC670 1MRK004814-AC 是ABB RELION系列中一款多功用数字化维护继电器，集线路维护、自动化操控、状况监测于一体，适用于电力、工业及新动力范畴。其高可靠性、活络装备及智能化特性，使其成为现代智能变电站和杂乱配电网络的中心维护设备。
